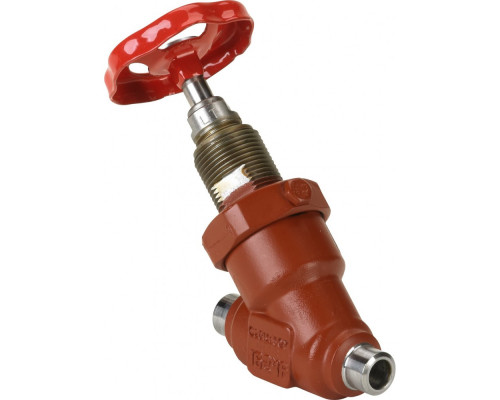

Запорный клапан SVA-S 6 D STR H-WHEEL
Характеристики товара:
- E, мм: 13
- Исполнение: Стальной прямой
- Максимальное рабочее давление (PN), бар изб.: 52
- G, мм: 70
- ΔH, мм: 48
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- ØD, мм: 50
- Cmax, мм: 110
- Bmax, мм: 120
Целевое назначение:
Запорный клапан SVA-S 6 D STR H-WHEEL предназначен для регулирования потока жидкости или газа в системах водоснабжения, отопления, вентиляции и других промышленных процессах. Он обеспечивает надежное перекрытие потока и позволяет контролировать его величину.
Преимущества использования и покупки у нас:
- Высокое качество: запорный клапан изготовлен из прочной стали, что гарантирует его долговечность и надежность в эксплуатации.
- Герметичность: клапан имеет класс А по ГОСТ 9544-2015, что обеспечивает полную герметичность затвора и предотвращает утечку жидкости или газа.
- Простота использования: благодаря удобному рукоятке, запорный клапан легко открывается и закрывается, что облегчает его эксплуатацию.
- Широкий диапазон применения: клапан подходит для различных систем водоснабжения, отопления и вентиляции, что делает его универсальным решением для различных задач.
- Доступная цена: мы предлагаем запорный клапан SVA-S 6 D STR H-WHEEL по конкурентоспособной цене, что делает его выгодным вариантом для покупки.
Приобретая запорный клапан SVA-S 6 D STR H-WHEEL у нас, вы получаете надежное и удобное устройство, которое прекрасно справится с задачами контроля и регулирования потока жидкости или газа в вашей системе. Наша компания гарантирует высокое качество товара и оперативную доставку. Закажите запорный клапан SVA-S 6 D STR H-WHEEL у нас прямо сейчас и убедитесь в его преимуществах!
| G, мм | 70 |
| ØD, мм | 50 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Исполнение | Стальной прямой |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Тип присоединения | 6 D (1/4") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 6 |
| ΔH, мм | 48 |
| Масса не более, кг | 0,7 |
| E, мм | 13 |
| Cmax, мм | 110 |
| Bmax, мм | 120 |
| Пропускная способность Kvs, м³/ч | 2 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеКлапан SVA предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-42Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-33Крышка клапана, вкладышСталь11SMn30100874ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемPTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20БолтСталь22Ниппель под сваркуСтальS235JRG21002523ГайкаСталь11SMn301008724Уплотнительное кольцоБезасбестовый материал25Дисковая пружинаСталь |
Danfoss
Bmax, мм
120
Cmax, мм
110
E, мм
13
G, мм
70
ØD, мм
50
ΔH, мм
48
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Стальной прямой
Максимальное рабочее давление (PN), бар изб.
52
