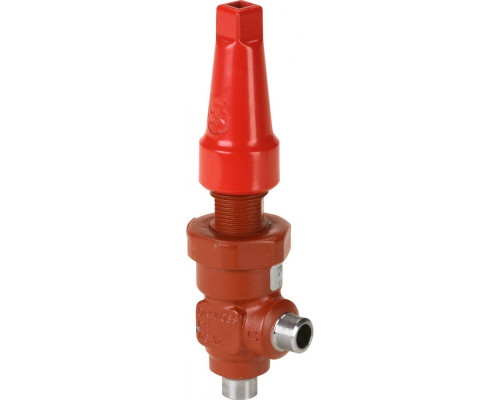

Запорный клапан SVA-S 6 T ANG CAP
Описание
Запорный клапан SVA-S 6 T ANG CAP - это стальной угловой клапан, предназначенный для использования в системах водоснабжения и отопления. Он обеспечивает надежную герметичность и контроль над потоком жидкости.
Характеристики
- Исполнение: Стальной угловой
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 0,7
- G, мм: 30
- ΔH, мм: 48
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- ØD, мм: 50
- Пропускная способность Kvs, м³/ч: 2
- Cmax, мм: 128
Целевое назначение
Запорный клапан SVA-S 6 T ANG CAP предназначен для регулирования и перекрытия потока жидкости в системах водоснабжения и отопления. Он позволяет контролировать и ограничивать давление в системе, а также обеспечивает безопасность и надежность работы системы.
Преимущества использования и покупки у нас
- Высокое качество: Запорный клапан SVA-S 6 T ANG CAP изготовлен из прочной стали, что обеспечивает его долговечность и надежность.
- Надежность и герметичность: Клапан имеет класс А по ГОСТ 9544-2015, что гарантирует его герметичность и надежность работы.
- Простота установки и использования: Клапан легко устанавливается и обслуживается, что упрощает его использование.
- Регулирование потока: Клапан позволяет контролировать и регулировать поток жидкости, что позволяет достичь оптимальной работы системы.
- Безопасность: Клапан обеспечивает безопасность работы системы, предотвращая возможные аварийные ситуации.
Приобретая запорный клапан SVA-S 6 T ANG CAP у нас, вы можете быть уверены в его качестве и надежности. Мы предлагаем только проверенные и сертифицированные товары, которые соответствуют всем необходимым стандартам и требованиям. Заказывайте сейчас и обеспечьте безопасность и надежность работы вашей системы водоснабжения или отопления!
| ØD, мм | 50 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Исполнение | Стальной угловой |
| G, мм | 30 |
| Размер корпуса клапана DN, мм | 6 |
| Cmax, мм | 128 |
| ΔH, мм | 48 |
| Масса не более, кг | 0,7 |
| Тип присоединения | 6 T (1/4") - наружная трубная резьба, (ISO 228/1) |
| Пропускная способность Kvs, м³/ч | 2 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеКлапан SVA предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-42Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-33Крышка клапана, вкладышСталь11SMn30100874ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемPTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20БолтСталь22Ниппель под сваркуСтальS235JRG21002523ГайкаСталь11SMn301008724Уплотнительное кольцоБезасбестовый материал25Дисковая пружинаСталь |
Danfoss
Cmax, мм
128
G, мм
30
ØD, мм
50
ΔH, мм
48
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Стальной угловой
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
0,7
Пропускная способность Kvs, м³/ч
2
