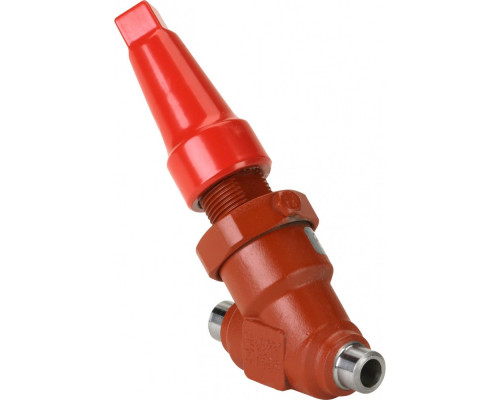

Запорный клапан SVA-S 6 D STR CAP
Характеристики:
- E, мм: 13
- Исполнение: Стальной прямой
- Максимальное рабочее давление (PN), бар изб.: 52
- G, мм: 70
- ΔH, мм: 48
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- ØD, мм: 30
- B, мм: 120
- C, мм: 110
Целевое назначение
Запорный клапан SVA-S 6 D STR CAP предназначен для регулирования потока жидкости или газа в системах с высоким давлением. Он обеспечивает надежную герметичность и позволяет точно контролировать пропускную способность.
Преимущества использования и покупки у нас
При покупке запорного клапана SVA-S 6 D STR CAP у нас вы получаете ряд преимуществ:
1. Высокое качество
Мы предлагаем только продукцию от проверенных производителей, которые гарантируют надежность и долговечность своих изделий. Запорный клапан SVA-S 6 D STR CAP изготовлен из стального материала, что обеспечивает ему прочность и устойчивость к коррозии.
2. Точное регулирование
Благодаря своей конструкции и высокой герметичности затвора, запорный клапан SVA-S 6 D STR CAP позволяет точно регулировать пропускную способность и контролировать поток жидкости или газа. Это особенно важно в системах с высоким давлением, где точность регулирования играет решающую роль.
3. Простая установка и обслуживание
Запорный клапан SVA-S 6 D STR CAP имеет компактные размеры и простую конструкцию, что облегчает его установку и обслуживание. Вы сможете быстро подключить его к системе и легко проводить необходимые проверки и ремонтные работы.
4. Конкурентная цена
Мы предлагаем запорный клапан SVA-S 6 D STR CAP по конкурентной цене, что делает его доступным для широкого круга потребителей. Вы получаете высокое качество и надежность по оптимальной цене.
Выбирая запорный клапан SVA-S 6 D STR CAP, вы получаете надежное и эффективное решение для регулирования потока в вашей системе. Покупайте у нас и оцените все преимущества этого продукта!
| B, мм | 120 |
| G, мм | 70 |
| C, мм | 110 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Исполнение | Стальной прямой |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Тип присоединения | 6 D (1/4") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 6 |
| ΔH, мм | 48 |
| Масса не более, кг | 0,7 |
| ØD, мм | 30 |
| E, мм | 13 |
| Пропускная способность Kvs, м³/ч | 2 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеКлапан SVA предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-42Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-33Крышка клапана, вкладышСталь11SMn30100874ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемPTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20БолтСталь22Ниппель под сваркуСтальS235JRG21002523ГайкаСталь11SMn301008724Уплотнительное кольцоБезасбестовый материал25Дисковая пружинаСталь |
Danfoss
