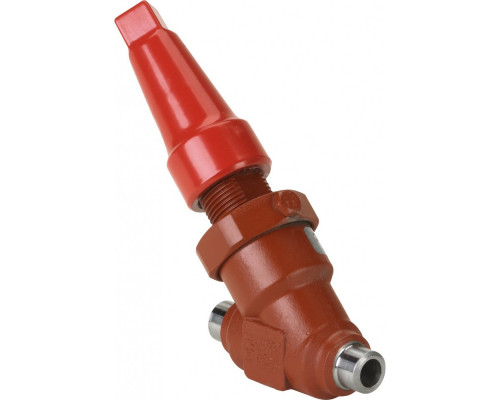

Запорный клапан SVA-S 6 A STR CAP
Характеристики товара:
- E, мм: 13
- Исполнение: Стальной прямой
- Максимальное рабочее давление (PN), бар изб.: 52
- G, мм: 70
- ΔH, мм: 48
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- ØD, мм: 30
- B, мм: 120
- C, мм: 110
Целевое назначение
Запорный клапан SVA-S 6 A STR CAP предназначен для регулирования и перекрытия потока жидкости или газа в различных системах. Он обеспечивает надежную герметичность и контроль над рабочим давлением, что позволяет эффективно управлять процессом.
Преимущества использования и покупки у нас
Приобретая запорный клапан SVA-S 6 A STR CAP у нас, вы получаете ряд преимуществ:
1. Качество и надежность
Мы работаем только с проверенными поставщиками, что гарантирует высокое качество и надежность товара. Запорный клапан выполнен из стального прямого исполнения, что обеспечивает долгий срок службы и стабильную работу в различных условиях.
2. Высокое рабочее давление
Максимальное рабочее давление (PN) запорного клапана составляет 52 бара изб. Это позволяет использовать его в системах с высоким давлением, обеспечивая надежность и безопасность процесса.
3. Герметичность затвора
Запорный клапан SVA-S 6 A STR CAP имеет класс А герметичности затвора в соответствии с ГОСТ 9544-2015. Это гарантирует полное перекрытие потока жидкости или газа и исключает возможность протечек или утечек.
4. Удобство использования
Клапан оснащен ручкой для удобного управления. Его компактный размер (ØD, мм: 30; B, мм: 120; C, мм: 110) позволяет легко установить его в систему и обеспечивает удобный доступ для обслуживания.
Выбирая запорный клапан SVA-S 6 A STR CAP, вы получаете надежное и качественное решение для контроля и регулирования потока жидкости или газа. Покупая у нас, вы можете быть уверены в высоком качестве товара, надежности его работы и удобстве использования. Закажите запорный клапан SVA-S 6 A STR CAP прямо сейчас и обеспечьте эффективность и безопасность вашей системы!
| B, мм | 120 |
| G, мм | 70 |
| C, мм | 110 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Исполнение | Стальной прямой |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Размер корпуса клапана DN, мм | 6 |
| ΔH, мм | 48 |
| Масса не более, кг | 0,7 |
| ØD, мм | 30 |
| E, мм | 13 |
| Тип присоединения | 6 A (1/4") - под сварку встык, ANSI (B 36.10, сортамент 80) |
| Пропускная способность Kvs, м³/ч | 2,03 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеКлапан SVA предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-42Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-33Крышка клапана, вкладышСталь11SMn30100874ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемPTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20БолтСталь22Ниппель под сваркуСтальS235JRG21002523ГайкаСталь11SMn301008724Уплотнительное кольцоБезасбестовый материал25Дисковая пружинаСталь |
Danfoss
