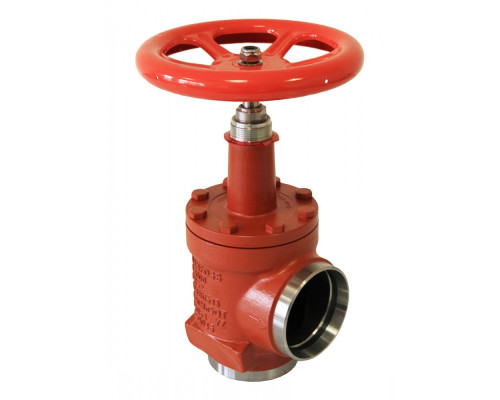

Запорный клапан SVA-S 150 D ANG H-WHEEL
Описание
Запорный клапан SVA-S 150 D ANG H-WHEEL - это угловой клапан, предназначенный для использования в системах водоснабжения и отопления. Он обеспечивает надежную герметичность и контроль над потоком жидкости.
Характеристики
- Исполнение: Угловой
- G, мм: 145
- k, мм: 90
- ØD1, мм: 315
- ØD2, мм: 74
- ΔH, мм: 219
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 564
- Cmax2, мм: 568
Целевое назначение
Запорный клапан SVA-S 150 D ANG H-WHEEL предназначен для регулирования потока жидкости в системах водоснабжения и отопления. Он позволяет открывать и закрывать поток, а также регулировать его интенсивность.
Преимущества использования и покупки у нас
- Надежность и долговечность: Запорный клапан SVA-S 150 D ANG H-WHEEL изготовлен из высококачественных материалов, что обеспечивает его долговечность и надежность в работе.
- Герметичность: Клапан обладает высокой герметичностью, что предотвращает утечку жидкости и обеспечивает безопасность системы.
- Простота использования: Клапан оснащен специальным рукояткой для управления потоком жидкости. Это делает его удобным в использовании и регулировании.
- Доступная цена: Мы предлагаем запорный клапан SVA-S 150 D ANG H-WHEEL по конкурентной цене, что делает его доступным для широкого круга потребителей.
- Качественное обслуживание: Мы гарантируем качественное обслуживание и поддержку на всех этапах покупки и эксплуатации клапана.
Закажите запорный клапан SVA-S 150 D ANG H-WHEEL у нас сегодня и получите надежный и удобный инструмент для контроля потока жидкости в вашей системе водоснабжения или отопления.
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| k, мм | 90 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| ØD1, мм | 315 |
| ØD2, мм | 74 |
| G, мм | 145 |
| Тип присоединения | 150 D (6") - под сварку встык, EN 10220 |
| ΔH, мм | 219 |
| Cmax1, мм | 564 |
| Cmax2, мм | 568 |
| Масса не более, кг | 39,7 |
| Номинальный диаметр DN, мм | 150 |
| Пропускная способность Kvs, м³/ч | 785 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Верхняя крышкаСтальSVA 80: G20Mn5QTSVA 100: P285QH+QTSVA 125: P285QH+QTSVA 150: P285QH+QTНержавеющая сталь (SVA-S SS)GX5CrNiMo19-11-2EN10213-44ШпиндельНержавеющая стальX8CrNiS18-9100885КонусУплотнение конусаСталь Тефлон PTFE11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Уплотнительное кольцоХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон PTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон PTFE20Маркировочное кольцоНержавеющая сталь22Дисковая пружинаСталь |
Danfoss
Cmax1, мм
564
Cmax2, мм
568
G, мм
145
k, мм
90
ØD1, мм
315
ØD2, мм
74
ΔH, мм
219
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
