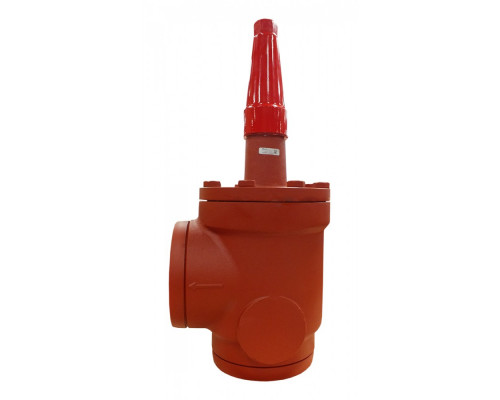

Запорный клапан SVA-S 150 A ANG CAP
Исполнение: Угловой
Запорный клапан SVA-S 150 A ANG CAP имеет угловое исполнение, что позволяет удобно устанавливать его в трубопроводе. Благодаря этому, клапан легко интегрируется в систему и обеспечивает эффективную работу.
Характеристики товара:
- G, мм: 145
- k, мм: 90
- ØD1, мм: 315
- ØD2, мм: 74
- ΔH, мм: 219
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 564
- Cmax2, мм: 568
Целевое назначение
Запорный клапан SVA-S 150 A ANG CAP предназначен для регулирования потока рабочей среды в трубопроводах. Он может быть использован в различных отраслях промышленности, включая нефтегазовую, химическую и энергетическую. Клапан обеспечивает надежное и точное управление потоком, что позволяет оптимизировать процессы и повысить эффективность работы системы.
Преимущества использования и покупки у нас
- Высокое качество: Запорный клапан SVA-S 150 A ANG CAP производится из высококачественных материалов, что гарантирует его долговечность и надежность в эксплуатации.
- Простая установка: Угловое исполнение клапана облегчает его установку в трубопроводе, что позволяет сэкономить время и усилия.
- Надежность: Клапан обладает высокой герметичностью затвора, что исключает возможность протечек и обеспечивает надежную работу системы.
- Эффективность: Запорный клапан SVA-S 150 A ANG CAP обеспечивает точное и плавное регулирование потока рабочей среды, что позволяет оптимизировать процессы и повысить эффективность работы системы.
- Гарантия и поддержка: Мы предоставляем гарантию на нашу продукцию и готовы оказать поддержку в выборе и установке запорного клапана SVA-S 150 A ANG CAP.
Покупка запорного клапана SVA-S 150 A ANG CAP у нас - это надежное и выгодное решение для вашей системы. Мы гарантируем высокое качество, надежность и эффективность работы клапана, а также предоставляем гарантию и поддержку. Обратитесь к нам сегодня и получите оптимальное решение для вашей системы!
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| k, мм | 90 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| ØD1, мм | 315 |
| ØD2, мм | 74 |
| G, мм | 145 |
| ΔH, мм | 219 |
| Cmax1, мм | 564 |
| Cmax2, мм | 568 |
| Масса не более, кг | 39,7 |
| Тип присоединения | 150 A (6") - под сварку встык, ANSI (B 36.10, сортамент 40) |
| Номинальный диаметр DN, мм | 150 |
| Пропускная способность Kvs, м³/ч | 785 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Верхняя крышкаСтальSVA 80: G20Mn5QTSVA 100: P285QH+QTSVA 125: P285QH+QTSVA 150: P285QH+QTНержавеющая сталь (SVA-S SS)GX5CrNiMo19-11-2EN10213-44ШпиндельНержавеющая стальX8CrNiS18-9100885КонусУплотнение конусаСталь Тефлон PTFE11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Уплотнительное кольцоХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон PTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон PTFE20Маркировочное кольцоНержавеющая сталь22Дисковая пружинаСталь |
Danfoss
Cmax1, мм
564
Cmax2, мм
568
G, мм
145
k, мм
90
ØD1, мм
315
ØD2, мм
74
ΔH, мм
219
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
