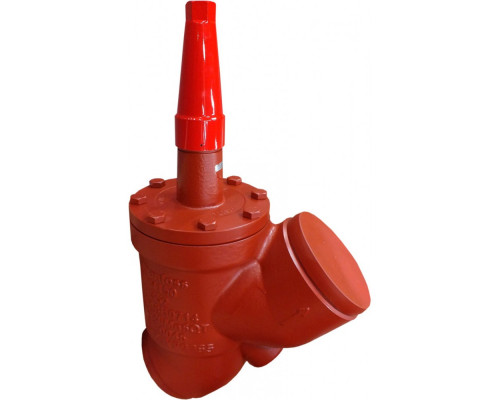

Запорный клапан SVA-S 150 D STR CAP
Характеристики:
- E, мм: 91
- G, мм: 370
- k, мм: 90
- ØD1, мм: 315
- ØD2, мм: 74
- Cmax1, мм: 594
- Cmax2, мм: 505
- Bmax1, мм: 572
- Bmax2, мм: 483
Целевое назначение:
Запорный клапан SVA-S 150 D STR CAP предназначен для регулирования и перекрытия потока жидкостей и газов в системах трубопроводов. Он обеспечивает надежное и безопасное управление потоком, предотвращает обратное течение и гарантирует непрерывную работу системы.
Преимущества использования и покупки у нас:
- Высокое качество: Запорный клапан SVA-S 150 D STR CAP изготовлен из прочных и долговечных материалов, что обеспечивает его надежность и долговечность.
- Простота установки: Клапан имеет компактные размеры и удобные крепежные отверстия, что облегчает его монтаж и установку в системе.
- Эффективная работа: Запорный клапан обеспечивает плавное и точное регулирование потока, что позволяет оптимизировать работу системы и улучшить ее эффективность.
- Безопасность: Клапан оснащен надежными уплотнениями и механизмами блокировки, что предотвращает утечку и обратное течение жидкостей и газов.
- Гарантия качества: Мы предлагаем гарантию на все наши товары, включая запорный клапан SVA-S 150 D STR CAP. Это позволяет вам быть уверенными в его надежности и безопасности при эксплуатации.
Приобретая запорный клапан SVA-S 150 D STR CAP у нас, вы получаете надежный и эффективный продукт, который прекрасно справится с регулированием потока в вашей системе. Мы гарантируем высокое качество товара и предоставляем полную поддержку на всех этапах покупки и эксплуатации. Не упустите возможность улучшить работу вашей системы с помощью запорного клапана SVA-S 150 D STR CAP!
| Исполнение | Прямой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| k, мм | 90 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| ØD1, мм | 315 |
| ØD2, мм | 74 |
| Тип присоединения | 150 D (6") - под сварку встык, EN 10220 |
| ΔH, мм | 219 |
| G, мм | 370 |
| E, мм | 91 |
| Cmax1, мм | 594 |
| Cmax2, мм | 505 |
| Bmax1, мм | 572 |
| Bmax2, мм | 483 |
| Масса не более, кг | 60 |
| Номинальный диаметр DN, мм | 150 |
| Пропускная способность Kvs, м³/ч | 597 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Верхняя крышкаСтальSVA 80: G20Mn5QTSVA 100: P285QH+QTSVA 125: P285QH+QTSVA 150: P285QH+QTНержавеющая сталь (SVA-S SS)GX5CrNiMo19-11-2EN10213-44ШпиндельНержавеющая стальX8CrNiS18-9100885КонусУплотнение конусаСталь Тефлон PTFE11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Уплотнительное кольцоХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон PTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон PTFE20Маркировочное кольцоНержавеющая сталь22Дисковая пружинаСталь |
Danfoss
Bmax1, мм
572
Bmax2, мм
483
Cmax1, мм
594
Cmax2, мм
505
E, мм
91
G, мм
370
k, мм
90
ØD1, мм
315
ØD2, мм
74
