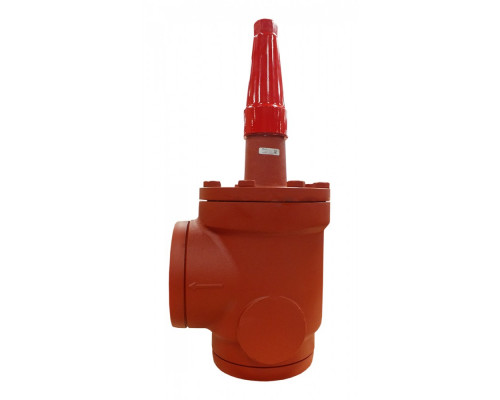

Запорный клапан SVA-S 150 D ANG CAP
Характеристики:
- Исполнение: Угловой
- G, мм: 145
- k, мм: 90
- ØD1, мм: 315
- ØD2, мм: 74
- ΔH, мм: 219
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 564
- Cmax2, мм: 568
Целевое назначение:
Запорный клапан SVA-S 150 D ANG CAP предназначен для регулирования и перекрытия потока жидкости или газа в трубопроводах. Он обеспечивает надежную герметичность и контроль над прохождением среды.
Преимущества использования:
- Высокая герметичность: клапан имеет класс А по ГОСТ 9544-2015, что гарантирует отсутствие утечек и надежную работу в различных условиях.
- Прочность и надежность: изготовлен из высококачественных материалов, что обеспечивает долгий срок службы и стабильную работу.
- Удобство монтажа: угловое исполнение и компактные размеры позволяют легко установить клапан в трубопровод и подключить его к системе.
- Регулирование потока: благодаря специальной конструкции и характеристикам клапана, можно точно регулировать поток среды в трубопроводе.
Покупка у нас:
Приобретая запорный клапан SVA-S 150 D ANG CAP у нас, вы можете быть уверены в его качестве и надежности. Мы предлагаем только оригинальные изделия от проверенных производителей. Наша компания имеет большой опыт работы с оборудованием для трубопроводных систем и гарантирует высокий уровень обслуживания и поддержки.
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| k, мм | 90 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| ØD1, мм | 315 |
| ØD2, мм | 74 |
| G, мм | 145 |
| Тип присоединения | 150 D (6") - под сварку встык, EN 10220 |
| ΔH, мм | 219 |
| Cmax1, мм | 564 |
| Cmax2, мм | 568 |
| Масса не более, кг | 39,7 |
| Номинальный диаметр DN, мм | 150 |
| Пропускная способность Kvs, м³/ч | 785 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Верхняя крышкаСтальSVA 80: G20Mn5QTSVA 100: P285QH+QTSVA 125: P285QH+QTSVA 150: P285QH+QTНержавеющая сталь (SVA-S SS)GX5CrNiMo19-11-2EN10213-44ШпиндельНержавеющая стальX8CrNiS18-9100885КонусУплотнение конусаСталь Тефлон PTFE11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Уплотнительное кольцоХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон PTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон PTFE20Маркировочное кольцоНержавеющая сталь22Дисковая пружинаСталь |
Danfoss
Cmax1, мм
564
Cmax2, мм
568
G, мм
145
k, мм
90
ØD1, мм
315
ØD2, мм
74
ΔH, мм
219
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
