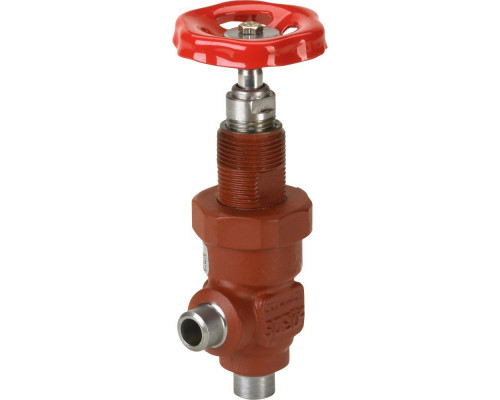

Запорный клапан SVA-S 10 D ANG H-WHEEL
Характеристики товара:
- Исполнение: Стальной угловой
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 1,4
- G, мм: 45
- ΔH, мм: 60
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- ØD, мм: 60
- Пропускная способность Kvs, м³/ч: 4,5
- Cmax, мм: 173
Целевое назначение:
Запорный клапан SVA-S 10 D ANG H-WHEEL предназначен для использования в системах водоснабжения и отопления. Он обеспечивает контроль и регулирование потока жидкости или газа, а также предотвращает обратный поток.
Преимущества использования и покупки у нас:
- Надежность и долговечность. Запорный клапан изготовлен из высококачественной стали, что обеспечивает его стойкость к различным внешним воздействиям и гарантирует долгий срок службы.
- Высокая герметичность. Клапан имеет класс А герметичности по ГОСТ 9544-2015, что исключает возможность протечек и обеспечивает надежное управление потоком жидкости или газа.
- Удобство использования. Запорный клапан оснащен специальным ручным приводом H-WHEEL, который обеспечивает легкое и комфортное управление клапаном.
- Высокая производительность. Клапан имеет пропускную способность Kvs, м³/ч: 4,5, что позволяет обеспечить достаточный объем потока жидкости или газа.
- Гарантия качества. Покупая запорный клапан SVA-S 10 D ANG H-WHEEL у нас, вы можете быть уверены в его высоком качестве. Мы работаем только с надежными поставщиками и предлагаем проверенные и сертифицированные товары.
Запорный клапан SVA-S 10 D ANG H-WHEEL - надежное и удобное решение для контроля и регулирования потока жидкости или газа в системах водоснабжения и отопления. Приобретая его у нас, вы можете быть уверены в его качестве и надежности. Удобный ручной привод и высокая герметичность обеспечивают комфортное использование и исключают возможность протечек. Не откладывайте покупку на потом, выбирайте запорный клапан SVA-S 10 D ANG H-WHEEL и обеспечьте надежную работу вашей системы водоснабжения или отопления уже сегодня!
| Пропускная способность Kvs, м³/ч | 4,5 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| G, мм | 45 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ΔH, мм | 60 |
| Масса не более, кг | 1,4 |
| Тип присоединения | 10 D (3/8") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 10 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Исполнение | Стальной угловой |
| ØD, мм | 60 |
| Cmax, мм | 173 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеКлапан SVA предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-42Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-33Крышка клапана, вкладышСталь11SMn30100874ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемPTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20БолтСталь22Ниппель под сваркуСтальS235JRG21002523ГайкаСталь11SMn301008724Уплотнительное кольцоБезасбестовый материал25Дисковая пружинаСталь |
Danfoss
Cmax, мм
173
G, мм
45
ØD, мм
60
ΔH, мм
60
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Стальной угловой
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
1,4
Пропускная способность Kvs, м³/ч
4,5
