456225.00р.
40 (при температуре от –60 до +60°С);36 (при температуре от +60
40 (при температуре от –60 до +60°С);36 (при температуре от +60 до +80°С);32 (при температуре от +80 до +120°С);28 (при температуре от +120 до +150°С).Cmax1, мм
850Cmax2, мм

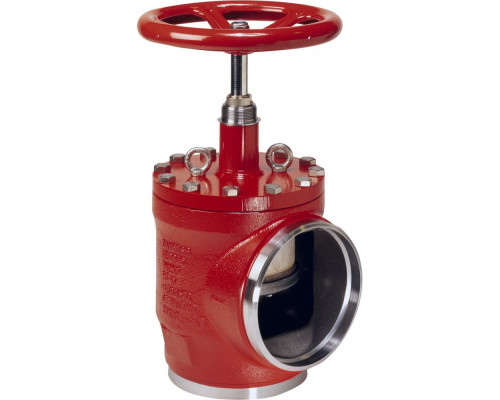

842Запорный клапан SVA-DL 300 D ANG H-WHEEL
Описание
Запорный клапан SVA-DL 300 D ANG H-WHEEL предназначен для использования в системах водоснабжения и отопления. Он обеспечивает надежную герметичность и контроль над потоком жидкости.
Характеристики
- G, мм: 240
- k, мм: 102
- ØD1, мм: 500
- ØD2, мм: 86
- ΔH, мм: 384
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 850
- Cmax2, мм: 842
- Температурный диапазон:
- 40 (при температуре от –60 до +60°С)
- 36 (при температуре от +60 до +80°С)
- 32 (при температуре от +80 до +120°С)
- 28 (при температуре от +120 до +150°С)
Целевое назначение
Запорный клапан SVA-DL 300 D ANG H-WHEEL предназначен для регулирования и перекрытия потока жидкости в системах водоснабжения и отопления. Он позволяет контролировать и регулировать давление и объем жидкости в системе, обеспечивая безопасность и эффективность работы системы.
Преимущества использования и покупки у нас
- Надежность: Запорный клапан SVA-DL 300 D ANG H-WHEEL обладает высокой герметичностью и долговечностью, что гарантирует надежную работу системы.
- Удобство использования: Клапан оснащен рукояткой H-WHEEL, которая обеспечивает легкое и удобное управление.
- Широкий температурный диапазон: Клапан может работать при различных температурах, что позволяет использовать его в различных условиях.
- Высокая эффективность: Клапан обеспечивает точное и плавное регулирование потока жидкости, что позволяет достичь оптимальной работы системы.
- Гарантия качества: Мы предлагаем только качественные продукты, которые соответствуют всем стандартам и требованиям.
Приобретая запорный клапан SVA-DL 300 D ANG H-WHEEL у нас, вы получаете надежное и эффективное решение для вашей системы водоснабжения или отопления. Мы гарантируем высокое качество продукции и профессиональное обслуживание.
| Исполнение | Угловой |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| G, мм | 240 |
| ØD2, мм | 86 |
| k, мм | 102 |
| Тип присоединения | 300 D (12") - под сварку встык, DIN 2448 |
| ØD1, мм | 500 |
| ΔH, мм | 384 |
| Cmax1, мм | 850 |
| Cmax2, мм | 842 |
| Масса не более, кг | 190 |
| Температура рабочей среды, °С | -60…150 |
| Номинальный диаметр DN, мм | 300 |
| 40 (при температуре от –60 до +60°С);36 (при температуре от +60 до +80°С);32 (при температуре от +80 до +120°С);28 (при температуре от +120 до +150°С). | 40 (при температуре от –60 до +60°С);36 (при температуре от +60 до +80°С);32 (при температуре от +80 до +120°С);28 (при температуре от +120 до +150°С). |
| Пропускная способность Kvs, м³/ч | 2082 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан с удлинеными штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-33КрышкаСтальP275NL1, EN 10028-3G20Mn5 QT, EN 10213-34ШпиндельСтальX5CrNi18-10 DIN 174405КонусСтальP275NL1, EN 10028-36Стопорный болтСтальКачество 8.87ШарикиНержавеющая сталь8СальникНержавеющая стальX8CrNiS18-9100889Кольцевое уплотнениеХлоропрен (Неопрен)10U-образное уплотнениеТефлон (PTFE)11Кольцевое уплотнениеХлоропрен (Неопрен)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал17КолпачокАлюминийAlMgSi118Прокладка для колпачкаНейлон (PA 6)19Седло обратнойпосадкиТефлон (PTFE)20МаркировочноекольцоНержавеющая сталь22Направляющая шпинделяСталь11SMn3023Кольцевое уплотнениеТефлон PTFE / FKM27УплотнениеТефлон (PTFE)28Передний конус клапанаСтальS235JRG2, EN1002529БолтыСтальКачество 8.830Вставка конусаЧугун с шаровидным графитомEN-GJS-25031Рым-болтСталь33Задняя сторона конусаСтальS235JRG2, EN1002534УплотнениеТефлон (PTFE)35Износостойкое кольцоТефлон (PTFE)35Стопорное кольцоСталь |
Danfoss
40 (при температуре от –60 до +60°С);36 (при температуре от +60
40 (при температуре от –60 до +60°С);36 (при температуре от +60 до +80°С);32 (при температуре от +80 до +120°С);28 (при температуре от +120 до +150°С).
Cmax1, мм
850
Cmax2, мм
842
G, мм
240
k, мм
102
ØD1, мм
500
ØD2, мм
86
ΔH, мм
384
Герметичность затвора
Класс А по ГОСТ 9544-2015
