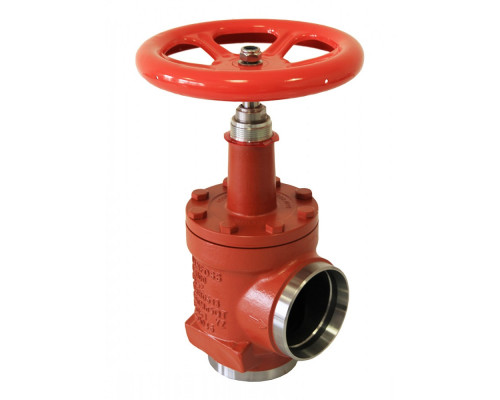

Запорный клапан SVA-S 125 A ANG H-WHEEL
Описание товара
Запорный клапан SVA-S 125 A ANG H-WHEEL - это угловой клапан, предназначенный для регулирования и перекрытия потока среды в системе. Он имеет следующие характеристики:
- Исполнение: угловой
- G, мм: 128
- k, мм: 90
- ØD1, мм: 315
- ØD2, мм: 74
- ΔH, мм: 193
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 517
- Cmax2, мм: 533
Целевое назначение
Запорный клапан SVA-S 125 A ANG H-WHEEL предназначен для использования в различных системах, где требуется регулирование и перекрытие потока среды. Он может использоваться в промышленности, строительстве, коммунальном хозяйстве и других отраслях.
Преимущества использования и покупки у нас
Покупка запорного клапана SVA-S 125 A ANG H-WHEEL у нас имеет ряд преимуществ:
- Качество и надежность: Мы предлагаем только качественные товары, которые прошли все необходимые проверки и соответствуют стандартам качества.
- Широкий ассортимент: У нас вы найдете широкий выбор запорных клапанов различных типов и размеров, чтобы выбрать оптимальное решение для вашей системы.
- Конкурентные цены: Мы предлагаем конкурентные цены на все наши товары, чтобы вы могли сэкономить свои средства.
- Профессиональная консультация: Наши специалисты всегда готовы помочь вам с выбором и ответить на все ваши вопросы.
- Удобная доставка: Мы осуществляем доставку товара в любую точку страны, чтобы вы могли получить его в удобное для вас время и место.
Покупая запорный клапан SVA-S 125 A ANG H-WHEEL у нас, вы можете быть уверены в его качестве и надежности. Он поможет вам эффективно регулировать и перекрывать поток среды в вашей системе и обеспечит ее надежное функционирование.
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| k, мм | 90 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| G, мм | 128 |
| ØD1, мм | 315 |
| ØD2, мм | 74 |
| ΔH, мм | 193 |
| Cmax1, мм | 517 |
| Cmax2, мм | 533 |
| Масса не более, кг | 28,1 |
| Номинальный диаметр DN, мм | 125 |
| Тип присоединения | 125 A (5") - под сварку встык, ANSI (B 36.10, сортамент 40) |
| Пропускная способность Kvs, м³/ч | 514 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Верхняя крышкаСтальSVA 80: G20Mn5QTSVA 100: P285QH+QTSVA 125: P285QH+QTSVA 150: P285QH+QTНержавеющая сталь (SVA-S SS)GX5CrNiMo19-11-2EN10213-44ШпиндельНержавеющая стальX8CrNiS18-9100885КонусУплотнение конусаСталь Тефлон PTFE11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Уплотнительное кольцоХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон PTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон PTFE20Маркировочное кольцоНержавеющая сталь22Дисковая пружинаСталь |
Danfoss
Cmax1, мм
517
Cmax2, мм
533
G, мм
128
k, мм
90
ØD1, мм
315
ØD2, мм
74
ΔH, мм
193
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
