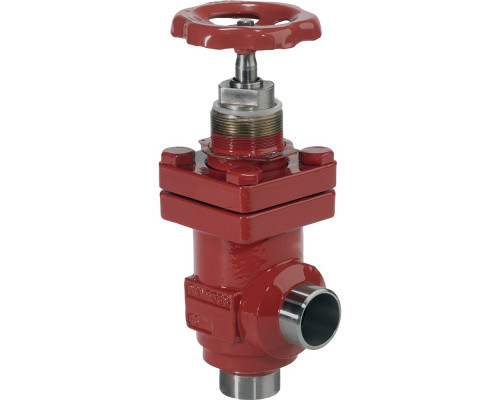

Запорный клапан SVA-S 40 A ANG H-WHEEL
Исполнение: Угловой
Запорный клапан SVA-S 40 A ANG H-WHEEL имеет угловое исполнение, что позволяет его установку в трубопроводах с углом поворота. Это обеспечивает удобство монтажа и экономию места при установке.
Геометрические параметры
- G, мм: 55
- k, мм: 12
- ØD1, мм: 80
- ØD2, мм: 50
- ΔH, мм: 70
Герметичность затвора: Класс А по ГОСТ 9544-2015
Запорный клапан SVA-S 40 A ANG H-WHEEL обладает высокой герметичностью затвора, соответствующей классу А по ГОСТ 9544-2015. Это гарантирует надежность и безопасность работы клапана, исключая возможность утечки жидкости или газа.
Максимальное давление и пропускная способность
- Cmax1, мм: 234
- Cmax2, мм: 268
Целевое назначение и преимущества использования
Запорный клапан SVA-S 40 A ANG H-WHEEL предназначен для регулирования и перекрытия потока жидкости или газа в трубопроводах. Он широко применяется в различных отраслях промышленности, в том числе в системах водоснабжения, отопления, вентиляции, нефтегазовой промышленности и других.
Основные преимущества использования запорного клапана SVA-S 40 A ANG H-WHEEL:
- Высокая герметичность затвора, исключающая утечку жидкости или газа.
- Угловое исполнение для установки в трубопроводах с углом поворота.
- Надежность и безопасность работы клапана.
- Простота монтажа и экономия места при установке.
- Широкое применение в различных отраслях промышленности.
Покупка у нас
Покупая запорный клапан SVA-S 40 A ANG H-WHEEL у нас, вы можете быть уверены в его высоком качестве и надежности. Мы работаем только с проверенными поставщиками и гарантируем оригинальность товара. Кроме того, у нас вы найдете конкурентные цены и быструю доставку. Заказывайте запорный клапан SVA-S 40 A ANG H-WHEEL у нас и получите надежное оборудование для вашей системы.
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| k, мм | 12 |
| ØD1, мм | 80 |
| ØD2, мм | 50 |
| ΔH, мм | 70 |
| Масса не более, кг | 2,4 |
| G, мм | 55 |
| Размер корпуса клапана DN, мм | 40 |
| Cmax1, мм | 234 |
| Cmax2, мм | 268 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Тип присоединения | 40 A (1 1/2") - под сварку встык, ANSI (B 36.10, сортамент 80) |
| Пропускная способность Kvs, м³/ч | 45,2 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
