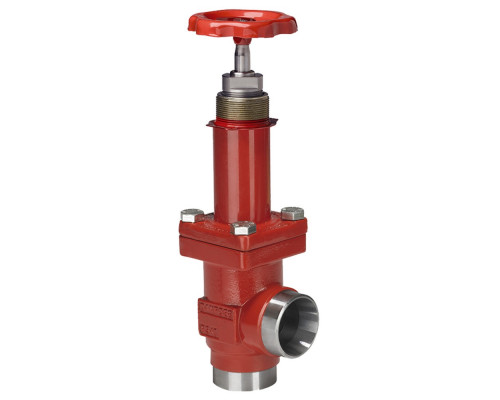

Запорный клапан SVA-L 15 A ANG H-WHEEL
Исполнение: Угловой
Запорный клапан SVA-L 15 A ANG H-WHEEL оснащен угловым исполнением, что позволяет удобно устанавливать его в системах с ограниченным пространством. Это особенно полезно, когда требуется установка в труднодоступных местах или при наличии других оборудований рядом.
Габаритные размеры
- G, мм: 45
- k, мм: 63
- ØD1, мм: 60
- ØD2, мм: 38
- ΔH, мм: 60
Герметичность затвора
Запорный клапан SVA-L 15 A ANG H-WHEEL обеспечивает высокую герметичность затвора и соответствует Классу А по ГОСТ 9544-2015. Это означает, что он обладает надежной герметичностью и не пропускает нижний предел допустимого давления.
Преимущества использования
- Надежность и долговечность: Запорный клапан SVA-L 15 A ANG H-WHEEL изготовлен из высококачественных материалов, что обеспечивает его надежность и долговечность.
- Удобство установки: Угловое исполнение позволяет установить клапан в труднодоступных местах и при наличии других оборудований рядом.
- Высокая герметичность: Герметичность затвора класса А обеспечивает надежную защиту от протечек.
Покупайте у нас
Покупая запорный клапан SVA-L 15 A ANG H-WHEEL у нас, вы можете быть уверены в его высоком качестве и надежности. Мы предлагаем только сертифицированные продукты от проверенных производителей. Кроме того, у нас вы найдете конкурентные цены и отличный сервис. Закажите запорный клапан SVA-L 15 A ANG H-WHEEL прямо сейчас и обеспечьте надежную и безопасную работу вашей системы.
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| G, мм | 45 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD1, мм | 60 |
| ØD2, мм | 38 |
| Размер корпуса клапана DN, мм | 15 |
| ΔH, мм | 60 |
| Масса не более, кг | 1,4 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Тип присоединения | 15 A (1/2") - под сварку встык, ANSI (B 36.10, сортамент 80) |
| k, мм | 63 |
| Cmax1, мм | 237 |
| Cmax2, мм | 248 |
| Пропускная способность Kvs, м³/ч | 7 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан с удлиненным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемPTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
