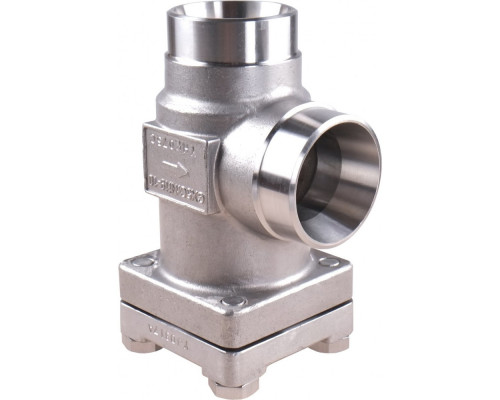

Корпус фильтра FIA SS 20 D ANG
Описание товара
Корпус фильтра FIA SS 20 D ANG предназначен для очистки жидкостей и газов от механических примесей. Он имеет угловое исполнение, что обеспечивает удобство монтажа и экономию пространства. Корпус фильтра обладает высокой прочностью и надежностью, что позволяет использовать его в различных условиях эксплуатации.
Характеристики товара
- Размеры (А, мм): 45
- Высота (H, мм): 60
- Минимальный диаметр (Fmin, мм): 68
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 1,1
- Длина (C, мм): 105
- Полная производительность (фильтрующий элемент с гофрированной поверхностью): 8,8
- Полная производительность (фильтрующий элемент с плоской поверхностью): 6,9
Целевое назначение
Корпус фильтра FIA SS 20 D ANG предназначен для использования в системах очистки жидкостей и газов, где требуется надежная и эффективная фильтрация. Он может применяться в различных отраслях промышленности, таких как нефтегазовая, пищевая, химическая и других, где важно обеспечить высокую степень очистки среды от механических примесей.
Преимущества использования и покупки у нас
- Высокое качество: Корпус фильтра FIA SS 20 D ANG изготовлен из прочных и долговечных материалов, что обеспечивает его долговечность и надежность в работе.
- Удобство монтажа: Угловое исполнение корпуса фильтра позволяет удобно установить его в систему и экономить пространство.
- Высокая производительность: Корпус фильтра обеспечивает эффективную фильтрацию среды и высокую производительность.
- Широкий спектр применения: Корпус фильтра подходит для использования в различных отраслях промышленности, где требуется надежная фильтрация.
- Доступная цена: Мы предлагаем конкурентоспособные цены на корпус фильтра FIA SS 20 D ANG, что делает его доступным для широкого круга потребителей.
Покупая корпус фильтра FIA SS 20 D ANG у нас, вы получаете надежный и эффективный продукт, который поможет обеспечить чистоту и надежность работы вашей системы. Мы гарантируем качество и оперативную доставку товара. Закажите корпус фильтра FIA SS 20 D ANG прямо сейчас и убедитесь в его преимуществах!
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| C, мм | 105 |
| Температура рабочей среды, °С | -60 … +150 |
| Тип присоединения | 20 D (3/4") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 20 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| H, мм | 60 |
| А, мм | 45 |
| Fmin, мм | 68 |
| Масса не более, кг | 1,1 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 100мкм) Kv, м3/ч | 6,9 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч | 7,1 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч | 7,3 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч | 7,7 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч | 8,8 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·корпус фильтра ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-4Нержавеющая сталь (FIA SS)GX5CrNi19-10EN10213-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-3Нержавеющая сталь (FIA SS)X5CrNi18-10EN100884БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8*Уплотнительная шайбаАлюминий* поз. 8 используется в фильтрах FIA 50-200 |
Danfoss
C, мм
105
Fmin, мм
68
H, мм
60
А, мм
45
Исполнение
Угловой
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
1,1
Полная производительность (фильтрующий элемент с гофрированной п
8,8
Полная производительность (фильтрующий элемент с плоской поверхн
6,9
