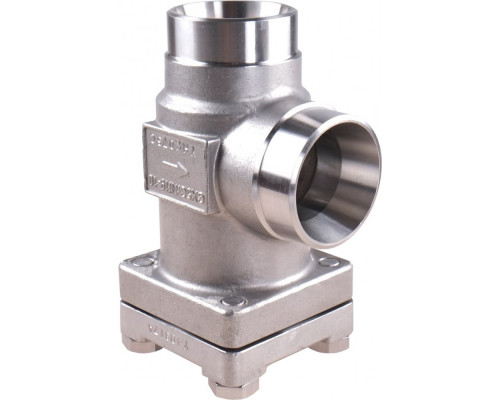

Корпус фильтра FIA SS 15 D ANG
Характеристики товара:
- Корпус фильтра с угловым исполнением
- Максимальное рабочее давление (PN): 52 бара
- Масса не более: 1,1 кг
- Полная производительность (фильтрующий элемент с гофрированной поверхностью): 4,2
- Полная производительность (фильтрующий элемент с плоской поверхностью): 3,3
Целевое назначение:
Корпус фильтра FIA SS 15 D ANG предназначен для очистки жидкостей и газов от механических примесей. Он обеспечивает надежную фильтрацию и защиту системы от повреждений и засорений. Корпус фильтра имеет угловое исполнение, что позволяет удобно устанавливать его в труднодоступных местах.
Преимущества использования и покупки у нас:
- Надежность и долговечность: Корпус фильтра FIA SS 15 D ANG изготовлен из высококачественных материалов, обеспечивающих его прочность и долговечность. Он способен выдерживать высокое рабочее давление и обеспечивать эффективную фильтрацию на протяжении длительного времени.
- Удобство установки: Угловое исполнение корпуса фильтра позволяет установить его в труднодоступных местах, где прямолинейный корпус не подошел бы. Это делает его универсальным и удобным в использовании.
- Высокая производительность: Корпус фильтра FIA SS 15 D ANG обеспечивает высокую производительность фильтрации. Он способен эффективно задерживать механические примеси и защищать систему от засорений, что повышает ее надежность и продлевает срок службы оборудования.
- Гарантия качества: При покупке корпуса фильтра FIA SS 15 D ANG у нас, вы получаете гарантию качества и подлинности товара. Мы работаем только с проверенными производителями, что гарантирует высокое качество и надежность нашей продукции.
Выбирая корпус фильтра FIA SS 15 D ANG, вы получаете надежное и эффективное оборудование для очистки жидкостей и газов. Удобное угловое исполнение позволяет установить его даже в самых труднодоступных местах. Высокая производительность и надежность обеспечивают эффективную фильтрацию и защиту системы от повреждений и засорений. Покупая корпус фильтра FIA SS 15 D ANG у нас, вы можете быть уверены в его качестве и получить гарантию на продукцию.
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| C, мм | 105 |
| Температура рабочей среды, °С | -60 … +150 |
| Тип присоединения | 15 D (1/2") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 15 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| H, мм | 60 |
| А, мм | 45 |
| Fmin, мм | 68 |
| Масса не более, кг | 1,1 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 100мкм) Kv, м3/ч | 3,3 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч | 3,4 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч | 3,5 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч | 3,7 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч | 4,2 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·корпус фильтра ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-4Нержавеющая сталь (FIA SS)GX5CrNi19-10EN10213-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-3Нержавеющая сталь (FIA SS)X5CrNi18-10EN100884БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8*Уплотнительная шайбаАлюминий* поз. 8 используется в фильтрах FIA 50-200 |
Danfoss
C, мм
105
Fmin, мм
68
H, мм
60
А, мм
45
Исполнение
Угловой
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
1,1
Полная производительность (фильтрующий элемент с гофрированной п
4,2
Полная производительность (фильтрующий элемент с плоской поверхн
3,3
