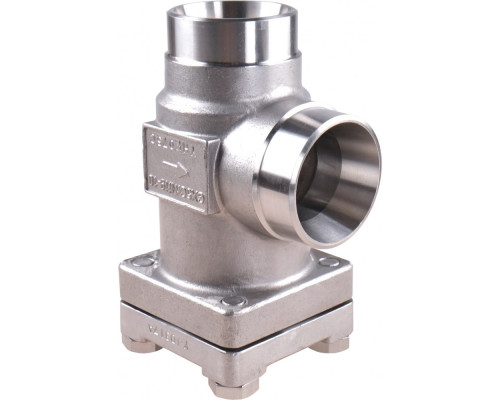

Корпус фильтра FIA SS 32 D ANG
Характеристики товара:
- А, мм: 55
- H, мм: 70
- Fmin, мм: 95
- Исполнение: Угловой
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 1,7
- C, мм: 132
- Полная производительность (фильтрующий элемент с гофрированной п: 29,2
- Полная производительность (фильтрующий элемент с гофрированной п: 30,5
Целевое назначение:
Корпус фильтра FIA SS 32 D ANG предназначен для очистки жидкостей от различных примесей и загрязнений. Он является неотъемлемой частью системы фильтрации и обеспечивает эффективное удаление механических частиц, песка, ржавчины, грязи и других вредных веществ.
Преимущества использования и покупки у нас:
- Надежность и долговечность: корпус фильтра FIA SS 32 D ANG изготовлен из высококачественных материалов, что обеспечивает его долгий срок службы и надежную работу.
- Высокая производительность: благодаря оптимальной конструкции и использованию специальных фильтрующих элементов, корпус фильтра обеспечивает высокую производительность и эффективность очистки жидкостей.
- Удобство использования: угловое исполнение корпуса фильтра позволяет установить его в удобном для вас месте и обеспечивает удобный доступ для замены фильтрующего элемента.
- Безопасность: максимальное рабочее давление корпуса фильтра составляет 52 бара, что обеспечивает безопасную эксплуатацию и защиту от возможных аварийных ситуаций.
- Легкость обслуживания: замена фильтрующего элемента осуществляется быстро и просто, что позволяет минимизировать время простоя системы и увеличить ее эффективность.
Покупая корпус фильтра FIA SS 32 D ANG у нас, вы можете быть уверены в его качестве и надежности. Мы предлагаем только оригинальную продукцию от проверенных производителей, которая отвечает самым высоким стандартам. Наша команда профессионалов всегда готова помочь вам с выбором и ответить на все вопросы, чтобы вы смогли сделать правильный выбор и получить максимальную пользу от использования нашего оборудования.
| Исполнение | Угловой |
| H, мм | 70 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Тип присоединения | 32 D (1 1/4") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 32 |
| C, мм | 132 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Fmin, мм | 95 |
| А, мм | 55 |
| Масса не более, кг | 1,7 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 100мкм) Kv, м3/ч | 23 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч | 23,8 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч | 24,7 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч | 25,5 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч | 29,2 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч | 30,5 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·корпус фильтра ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-4Нержавеющая сталь (FIA SS)GX5CrNi19-10EN10213-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-3Нержавеющая сталь (FIA SS)X5CrNi18-10EN100884БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8*Уплотнительная шайбаАлюминий* поз. 8 используется в фильтрах FIA 50-200 |
Danfoss
C, мм
132
Fmin, мм
95
H, мм
70
А, мм
55
Исполнение
Угловой
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
1,7
Полная производительность (фильтрующий элемент с гофрированной п
29,2
Полная производительность (фильтрующий элемент с гофрированной п
30,5
