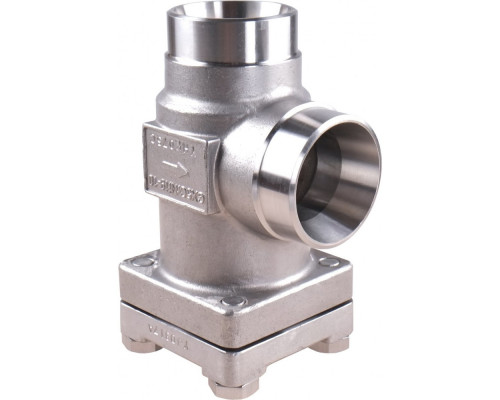

Корпус фильтра FIA SS 40 D ANG
Характеристики:
- А, мм: 55
- H, мм: 70
- Fmin, мм: 95
- Исполнение: Угловой
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 1,7
- C, мм: 132
- Полная производительность (фильтрующий элемент с гофрированной п: 31,4
- Полная производительность (фильтрующий элемент с гофрированной п: 32,6
Целевое назначение
Корпус фильтра FIA SS 40 D ANG предназначен для очистки жидкостей и газов от механических примесей. Он обеспечивает высокую эффективность фильтрации и надежную защиту системы от загрязнений.
Преимущества использования
1. Качественная фильтрация: корпус фильтра FIA SS 40 D ANG оснащен фильтрующим элементом с гофрированной поверхностью, который обеспечивает высокую эффективность очистки и задерживает даже мельчайшие частицы.
2. Долговечность: корпус изготовлен из прочного материала, который обеспечивает надежность и долговечность использования.
3. Удобство монтажа: угловое исполнение корпуса позволяет легко установить его в нужное место и обеспечивает удобный доступ для замены фильтрующего элемента.
4. Максимальная рабочая нагрузка: корпус фильтра FIA SS 40 D ANG выдерживает максимальное рабочее давление до 52 бар, что позволяет использовать его в различных условиях и системах.
Покупка у нас
Приобретая корпус фильтра FIA SS 40 D ANG у нас, вы можете быть уверены в его качестве и надежности. Мы предлагаем только сертифицированную продукцию от проверенных производителей. Кроме того, мы гарантируем выгодные условия покупки, быструю доставку и профессиональную поддержку на всех этапах сотрудничества.
| Исполнение | Угловой |
| H, мм | 70 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Тип присоединения | 40 D (1 1/2") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 40 |
| C, мм | 132 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Fmin, мм | 95 |
| А, мм | 55 |
| Масса не более, кг | 1,7 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 100мкм) Kv, м3/ч | 25,1 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч | 25,5 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч | 26,4 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч | 28,1 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч | 31,4 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч | 32,6 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·корпус фильтра ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-4Нержавеющая сталь (FIA SS)GX5CrNi19-10EN10213-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-3Нержавеющая сталь (FIA SS)X5CrNi18-10EN100884БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8*Уплотнительная шайбаАлюминий* поз. 8 используется в фильтрах FIA 50-200 |
Danfoss
