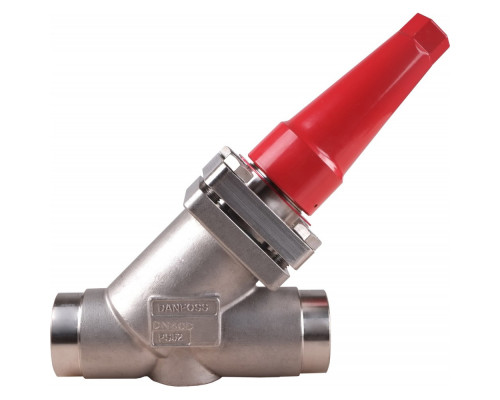

Запорный клапан SVA-S SS 40 D STR Cap
Характеристики товара:
- E, мм: 26
- G, мм: 155
- k, мм: 12
- ØD1, мм: 80
- ØD2, мм: 50
- Cmax1, мм: 199
- Cmax2, мм: 208
- Bmax1, мм: 212
- Bmax2, мм: 222
Целевое назначение
Запорный клапан SVA-S SS 40 D STR Cap предназначен для использования в системах водоснабжения и отопления. Он обеспечивает надежное перекрытие потока жидкости и предотвращает протечки и утечки.
Преимущества использования
1. Высокая надежность: клапан изготовлен из прочного и долговечного материала, что гарантирует его долговечность и надежность в работе.
2. Простота монтажа: запорный клапан имеет компактные размеры и удобные крепежные отверстия, что облегчает его установку в систему.
3. Удобство использования: клапан оснащен специальной рукояткой для управления, что позволяет легко и быстро открывать и закрывать поток жидкости.
4. Регулируемый поток: благодаря специальному дизайну, клапан позволяет регулировать интенсивность потока жидкости в системе, что обеспечивает комфортное использование.
Покупка у нас
Покупая запорный клапан SVA-S SS 40 D STR Cap у нас, вы можете быть уверены в его высоком качестве и надежности. Мы работаем только с проверенными производителями, что гарантирует долговечность и надежность наших товаров. Кроме того, мы предлагаем удобные условия доставки и гарантию на все наши товары. Заказывайте запорный клапан SVA-S SS 40 D STR Cap у нас и обеспечьте надежную работу вашей системы водоснабжения или отопления!
Запорный клапан SVA-S SS 40 D STR Cap
Характеристики
- E, мм: 26
- G, мм: 155
- k, мм: 12
- ØD1, мм: 80
- ØD2, мм: 50
- Cmax1, мм: 199
- Cmax2, мм: 208
- Bmax1, мм: 212
- Bmax2, мм: 222
Целевое назначение
Запорный клапан SVA-S SS 40 D STR Cap предназначен для регулирования потока жидкостей и газов в различных системах. Его применение обеспечивает эффективное управление процессами и предотвращает утечки и разливы.
Преимущества использования
Приобретая запорный клапан SVA-S SS 40 D STR Cap, вы получаете:
- Надежность: изготовлен из высококачественных материалов, что обеспечивает долговечность и стабильную работу в течение долгого времени.
- Простоту монтажа: благодаря компактным размерам и интуитивно понятной конструкции, установка клапана происходит быстро и легко.
- Высокую производительность: оптимизированный дизайн позволяет обеспечить эффективный контроль потока с минимальными потерями давления.
- Универсальность применения: подходит для широкого спектра промышленных и коммерческих систем, включая водоснабжение, отопление, вентиляцию и технологические процессы.
Выбирая запорный клапан SVA-S SS 40 D STR Cap, вы инвестируете в качество и надежность вашей системы управления потоком. Обеспечьте безопасность и эффективность своего производства с нашим продуктом!
| Исполнение | Прямой |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Температура рабочей среды, °С | -60 … +150 |
| k, мм | 12 |
| E, мм | 26 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| G, мм | 155 |
| Тип присоединения | 40 D (1 1/2") - под сварку встык, EN 10220 |
| Пропускная способность Kvs, м³/ч | 31,6 |
| ØD1, мм | 80 |
| ØD2, мм | 50 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Размер корпуса клапана DN, мм | 40 |
| ΔH, мм | 70 |
| Cmax1, мм | 199 |
| Cmax2, мм | 208 |
| Масса не более, кг | 3 |
| Bmax1, мм | 212 |
| Bmax2, мм | 222 |
Danfoss
