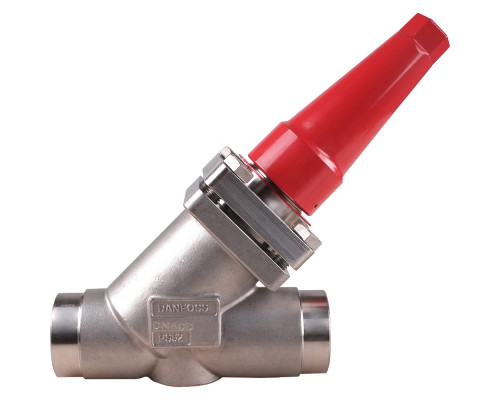

Запорный клапан SVA-S SS 25 D STR Cap
Характеристики
- E, мм: 26
- G, мм: 155
- k, мм: 12
- ØD1, мм: 80
- ØD2, мм: 50
- Cmax1, мм: 199
- Cmax2, мм: 208
- Bmax1, мм: 212
- Bmax2, мм: 222
Целевое назначение
Запорный клапан SVA-S SS 25 D STR Cap предназначен для регулирования потока жидкости или газа в трубопроводах промышленных и коммерческих систем. Он обеспечивает надежную блокировку потока и контроль его направления, что делает его неотъемлемым элементом в системах контроля процессов.
Преимущества использования и покупки
Приобретая запорный клапан SVA-S SS 25 D STR Cap у нас, вы получаете гарантию качества и надежности. Вот несколько преимуществ, которые делают наш продукт привлекательным:
- Прочность и долговечность: Клапан изготовлен из высококачественных материалов, что обеспечивает его долгий срок службы и надежную работу в самых экстремальных условиях.
- Эффективное управление потоком: Благодаря точной конструкции и высокой производительности, клапан обеспечивает эффективное регулирование потока жидкости или газа, минимизируя потери и обеспечивая оптимальную производительность системы.
- Простота монтажа и обслуживания: Компактный дизайн и удобство обслуживания делают установку и техническое обслуживание клапана быстрым и простым процессом.
- Соответствие стандартам безопасности: Продукт соответствует всем современным стандартам и требованиям безопасности, что обеспечивает защиту вашей системы и персонала.
Не сомневайтесь в выборе запорного клапана SVA-S SS 25 D STR Cap - это надежное решение для вашей системы контроля процессов. Приобретите его прямо сейчас и обеспечьте бесперебойную работу вашего оборудования!
Запорный клапан SVA-S SS 25 D STR Cap
Характеристики:
- E, мм: 26
- G, мм: 155
- k, мм: 12
- ØD1, мм: 80
- ØD2, мм: 50
- Cmax1, мм: 199
- Cmax2, мм: 208
- Bmax1, мм: 212
- Bmax2, мм: 222
Целевое назначение:
Запорный клапан SVA-S SS 25 D STR Cap разработан для эффективного регулирования потока жидкостей и газов в различных промышленных и коммерческих приложениях.
Преимущества использования:
- Надежность: Изготовлен из высококачественных материалов, что обеспечивает долгий срок службы и минимальные потери из-за износа.
- Простота монтажа: Компактный дизайн и стандартные размеры облегчают процесс установки.
- Эффективность: Обеспечивает точное регулирование потока с минимальными потерями давления.
- Универсальность: Подходит для широкого спектра рабочих сред и условий эксплуатации.
Приобретая запорный клапан SVA-S SS 25 D STR Cap у нас, вы получаете гарантию качества и профессиональную поддержку на всех этапах эксплуатации. Наша компания стремится к удовлетворению потребностей клиентов и предоставлению надежных решений для вашего бизнеса.
| Исполнение | Прямой |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Температура рабочей среды, °С | -60 … +150 |
| k, мм | 12 |
| E, мм | 26 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| G, мм | 155 |
| Тип присоединения | 25 D (1") - под сварку встык, EN 10220 |
| Пропускная способность Kvs, м³/ч | 17,4 |
| ØD1, мм | 80 |
| ØD2, мм | 50 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Размер корпуса клапана DN, мм | 25 |
| ΔH, мм | 70 |
| Cmax1, мм | 199 |
| Cmax2, мм | 208 |
| Масса не более, кг | 3 |
| Bmax1, мм | 212 |
| Bmax2, мм | 222 |
Danfoss
Bmax1, мм
212
Bmax2, мм
222
Cmax1, мм
199
Cmax2, мм
208
E, мм
26
G, мм
155
k, мм
12
ØD1, мм
80
ØD2, мм
50
