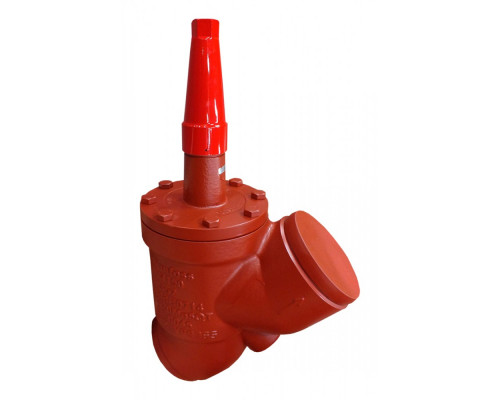

Запорный клапан SVA-S 200 A STR CAP
Характеристики
- E, мм: 117
- G, мм: 464
- k, мм: 90
- ØD1, мм: 400
- ØD2, мм: 86
- Cmax1, мм: 726
- Cmax2, мм: 613
- Bmax1, мм: 692
- Bmax2, мм: 579
Назначение и преимущества
Запорный клапан SVA-S 200 A STR CAP предназначен для контроля потока жидкостей и газов в системах водоснабжения, отопления, промышленности и других областях применения.
Основные преимущества данного клапана:
- Надежность: Высококачественные материалы и прочная конструкция обеспечивают надежную работу клапана в течение длительного времени.
- Простота монтажа и обслуживания: Клапан легко устанавливается и обслуживается, что уменьшает время и затраты на его эксплуатацию.
- Универсальность: Подходит для широкого спектра применений благодаря своей универсальной конструкции и возможности работы с различными типами жидкостей и газов.
- Эффективность: Обеспечивает точный контроль потока среды, что позволяет оптимизировать процессы и повысить эффективность системы в целом.
Покупка запорного клапана SVA-S 200 A STR CAP у нас гарантирует высокое качество продукции и профессиональное обслуживание со стороны нашей компании. Мы стремимся к удовлетворению потребностей наших клиентов и предоставлению надежных решений для их производственных и бытовых задач.
| Исполнение | Прямой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| k, мм | 90 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| G, мм | 464 |
| E, мм | 117 |
| ØD1, мм | 400 |
| ØD2, мм | 86 |
| Размер корпуса клапана DN, мм | 200 |
| ΔH, мм | 276 |
| Cmax1, мм | 726 |
| Cmax2, мм | 613 |
| Bmax1, мм | 692 |
| Bmax2, мм | 579 |
| Масса не более, кг | 111,5 |
| Тип присоединения | 200 A (8") - под сварку встык, ANSI (B 36.10, сортамент 40) |
| Пропускная способность Kvs, м³/ч | 1024 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеКлапан SVA предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-33Верхняя крышкаСтальG20Mn5QT, 10213-3P285QH+QT, 10222-44ШпиндельНержавеющая стальX8CrNiS18-9100885КонусУплотнение конусаСталь Тефлон (PTFE)11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Кольцевое уплотнениеХлоропрен (неопрен)10Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)11Кольцевое уплотнениеХлоропрен (неопрен)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь15ШайбаНержавеющая сталь16ГайкаНержавеющая сталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон (PTFE)20Маркировочное кольцоНержавеющая сталь21Износоустойчивое кольцоТефлон (PTFE)22Дисковая пружинаСталь23Кольцевое уплотнениеPTFE / хлоропрен (неопрен) |
Danfoss
Bmax1, мм
692
Bmax2, мм
579
Cmax1, мм
726
Cmax2, мм
613
E, мм
117
G, мм
464
k, мм
90
ØD1, мм
400
ØD2, мм
86
