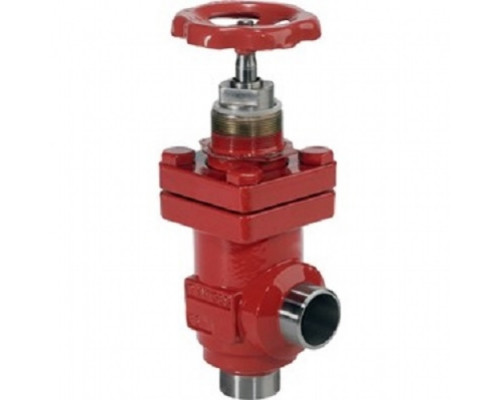

Запорный клапан SVA-S 65 A ANG H-WHEEL
Описание товара
Запорный клапан SVA-S 65 A ANG H-WHEEL - это угловой клапан, предназначенный для регулирования потока жидкости или газа в трубопроводах. Клапан имеет следующие характеристики: G, мм - 70; k, мм - 70; ØD1, мм - 100; ØD2, мм - 50; ΔH, мм - 90; Герметичность затвора - Класс А по ГОСТ 9544-2015; Cmax1, мм - 310; Cmax2, мм - 335.
Целевое назначение
Запорный клапан SVA-S 65 A ANG H-WHEEL предназначен для использования в системах водоснабжения, отопления, вентиляции и других технических системах. Он позволяет регулировать и перекрывать поток жидкости или газа в трубопроводах, обеспечивая надежную и безопасную работу системы.
Преимущества использования и покупки у нас
- Клапан SVA-S 65 A ANG H-WHEEL обладает высокой герметичностью затвора, что позволяет предотвратить утечку жидкости или газа и обеспечить безопасность работы системы.
- Угловое исполнение клапана позволяет установить его в труднодоступных местах и обеспечить удобство при обслуживании.
- Благодаря надежной конструкции и использованию высококачественных материалов, клапан обладает долгим сроком службы и высокой надежностью.
- Приобретая запорный клапан SVA-S 65 A ANG H-WHEEL у нас, вы получаете гарантию качества и возможность получить профессиональную консультацию по выбору и установке клапана.
Запорный клапан SVA-S 65 A ANG H-WHEEL - надежное и удобное решение для регулирования потока жидкости или газа в трубопроводах. Покупая его у нас, вы получаете высокое качество, надежность и профессиональную поддержку.
| Исполнение | Угловой |
| G, мм | 70 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Размер корпуса клапана DN, мм | 65 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD2, мм | 50 |
| k, мм | 70 |
| ØD1, мм | 100 |
| ΔH, мм | 90 |
| Тип присоединения | 65 A (2 1/2") - под сварку встык, ANSI (B 36.10, сортамент 40) |
| Cmax1, мм | 310 |
| Cmax2, мм | 335 |
| Масса не более, кг | 4,8 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Пропускная способность Kvs, м³/ч | 120 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100884ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Cmax1, мм
310
Cmax2, мм
335
G, мм
70
k, мм
70
ØD1, мм
100
ØD2, мм
50
ΔH, мм
90
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
