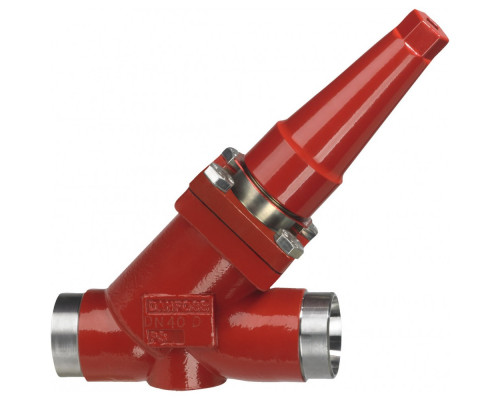

Запорный клапан SVA-S 65 A STR CAP
Характеристики:
- E, мм: 40
- G, мм: 176
- k, мм: 70
- ØD1, мм: 100
- ØD2, мм: 50
- Cmax1, мм: 284
- Cmax2, мм: 280
- Bmax1, мм: 284
- Bmax2, мм: 280
Целевое назначение:
Запорный клапан SVA-S 65 A STR CAP предназначен для регулирования и перекрытия потока жидкости или газа в системе. Он обеспечивает надежную защиту от протечек и обратного потока, а также позволяет контролировать и регулировать давление.
Преимущества использования:
- Надежность и долговечность - клапан изготовлен из высококачественных материалов, что обеспечивает его долгий срок службы.
- Простота установки и обслуживания - запорный клапан легко устанавливается и регулируется, а также не требует особого обслуживания.
- Высокая эффективность - благодаря своей конструкции и характеристикам, клапан обеспечивает эффективное перекрытие потока и контроль давления.
- Универсальность - клапан подходит для использования в различных системах и отраслях, где требуется регулирование потока и давления.
Покупайте у нас:
Приобретая запорный клапан SVA-S 65 A STR CAP у нас, вы получаете гарантированное качество и надежность. Мы работаем только с проверенными поставщиками и предлагаем товары, которые соответствуют высоким стандартам. Кроме того, у нас вы получаете профессиональную консультацию и оперативную доставку. Закажите запорный клапан SVA-S 65 A STR CAP прямо сейчас и обеспечьте надежную работу вашей системы!
| Исполнение | Прямой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Размер корпуса клапана DN, мм | 65 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD2, мм | 50 |
| k, мм | 70 |
| ØD1, мм | 100 |
| Cmax1, мм | 284 |
| G, мм | 176 |
| E, мм | 40 |
| ΔH, мм | 90 |
| Cmax2, мм | 280 |
| Bmax1, мм | 284 |
| Bmax2, мм | 280 |
| Масса не более, кг | 6,3 |
| Тип присоединения | 65 A (2 1/2") - под сварку встык, ANSI (B 36.10, сортамент 40) |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Пропускная способность Kvs, м³/ч | 97 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100884ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Bmax1, мм
284
Bmax2, мм
280
Cmax1, мм
284
Cmax2, мм
280
E, мм
40
G, мм
176
k, мм
70
ØD1, мм
100
ØD2, мм
50
