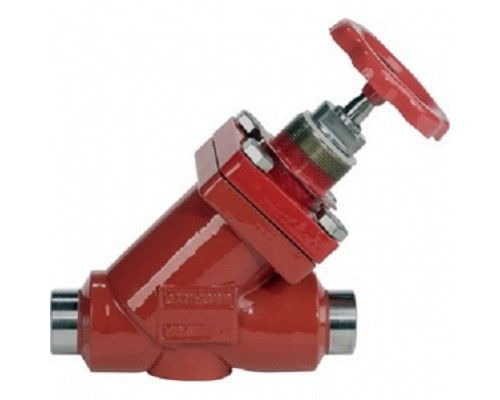

Запорный клапан SVA-S 65 A STR H-WHEEL
Описание товара
Запорный клапан SVA-S 65 A STR H-WHEEL - это высококачественный клапан, предназначенный для использования в системах водоснабжения и отопления. Он обеспечивает надежную и эффективную работу системы, предотвращая протекание и обратный поток жидкости.
Характеристики товара
- E, мм: 40
- G, мм: 176
- k, мм: 70
- ØD1, мм: 100
- ØD2, мм: 50
- Cmax1, мм: 284
- Cmax2, мм: 280
- Bmax1, мм: 284
- Bmax2, мм: 280
Целевое назначение
Запорный клапан SVA-S 65 A STR H-WHEEL предназначен для использования в системах водоснабжения и отопления. Он эффективно регулирует поток жидкости, обеспечивая стабильное давление и предотвращая возможные аварии или повреждения системы.
Преимущества использования и покупки у нас
- Надежность и долговечность: клапан изготовлен из высококачественных материалов, что обеспечивает его долговечность и надежность в работе.
- Простота установки и использования: клапан легко устанавливается и прост в использовании, что позволяет сэкономить время и силы при монтаже и эксплуатации.
- Эффективная работа: благодаря своей конструкции и характеристикам, клапан обеспечивает эффективную работу системы, предотвращая утечки и обратный поток жидкости.
- Гарантия качества: при покупке у нас вы получаете гарантию на товар, что дает вам уверенность в его качестве и надежности.
Запорный клапан SVA-S 65 A STR H-WHEEL - надежное и эффективное решение для вашей системы водоснабжения и отопления. Приобретайте его у нас и получите высокое качество и надежность, которые обеспечат долговечность и эффективную работу вашей системы.
| Исполнение | Прямой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Размер корпуса клапана DN, мм | 65 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD2, мм | 50 |
| k, мм | 70 |
| ØD1, мм | 100 |
| Cmax1, мм | 284 |
| G, мм | 176 |
| E, мм | 40 |
| ΔH, мм | 90 |
| Cmax2, мм | 280 |
| Bmax1, мм | 284 |
| Bmax2, мм | 280 |
| Масса не более, кг | 6,3 |
| Тип присоединения | 65 A (2 1/2") - под сварку встык, ANSI (B 36.10, сортамент 40) |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Пропускная способность Kvs, м³/ч | 97 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100884ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Bmax1, мм
284
Bmax2, мм
280
Cmax1, мм
284
Cmax2, мм
280
E, мм
40
G, мм
176
k, мм
70
ØD1, мм
100
ØD2, мм
50
