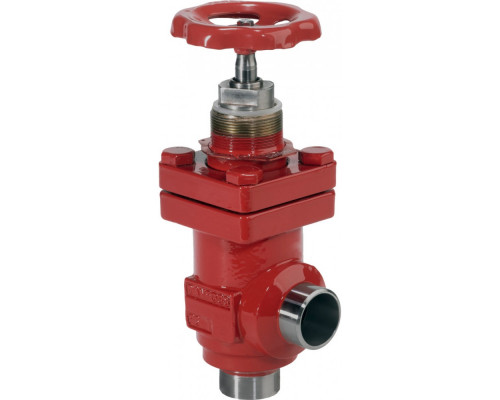

Запорный клапан SVA-S 50 D ANG H-WHEEL
Характеристики товара:
- Исполнение: Угловой
- G, мм: 60
- k, мм: 70
- ØD1, мм: 100
- ØD2, мм: 50
- ΔH, мм: 77
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 284
- Cmax2, мм: 315
Целевое назначение:
Запорный клапан SVA-S 50 D ANG H-WHEEL предназначен для регулирования и перекрытия потока рабочей среды в трубопроводах. Он обеспечивает надежную герметичность и контроль над прохождением жидкостей и газов.
Преимущества использования и покупки у нас:
- Качество и надежность: Запорный клапан SVA-S 50 D ANG H-WHEEL произведен из высококачественных материалов, обеспечивающих долговечность и надежность работы.
- Удобство и простота использования: Клапан оснащен угловым исполнением, что облегчает его установку и подключение в трубопроводе.
- Герметичность: Затвор клапана имеет класс А по ГОСТ 9544-2015, что гарантирует полную герметичность и предотвращает утечку рабочей среды.
- Регулирование потока: Клапан позволяет легко и точно регулировать поток жидкостей и газов в трубопроводе, обеспечивая оптимальное функционирование системы.
- Широкий диапазон применения: Запорный клапан SVA-S 50 D ANG H-WHEEL подходит для использования в различных отраслях, включая промышленность, строительство и бытовые системы.
- Конкурентные цены: Мы предлагаем конкурентные цены на запорный клапан SVA-S 50 D ANG H-WHEEL, что делает его доступным для широкого круга потребителей.
Приобретая запорный клапан SVA-S 50 D ANG H-WHEEL у нас, вы получаете высококачественный продукт, который обеспечит надежность и эффективность работы вашей системы. Мы гарантируем качество и предлагаем выгодные условия покупки. Закажите запорный клапан SVA-S 50 D ANG H-WHEEL прямо сейчас и убедитесь в его преимуществах!
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD2, мм | 50 |
| k, мм | 70 |
| G, мм | 60 |
| Тип присоединения | 50 D (2") - под сварку встык, EN 10220 |
| ØD1, мм | 100 |
| Размер корпуса клапана DN, мм | 50 |
| ΔH, мм | 77 |
| Cmax1, мм | 284 |
| Cmax2, мм | 315 |
| Масса не более, кг | 3,2 |
| Пропускная способность Kvs, м³/ч | 80 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100884ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Cmax1, мм
284
Cmax2, мм
315
G, мм
60
k, мм
70
ØD1, мм
100
ØD2, мм
50
ΔH, мм
77
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
