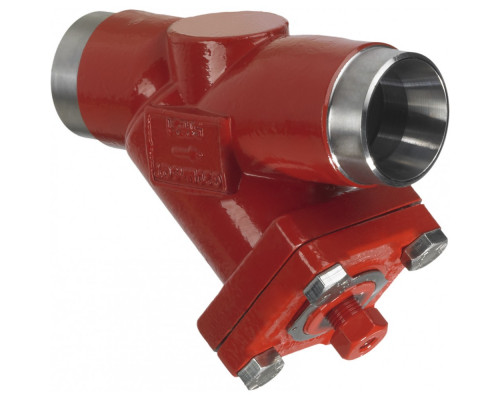

Корпус для фильтра FIA 50 A STR - 148B5716
Характеристики товара:
- А, мм: 148
- H, мм: 77
- E, мм: 32
- Fmin, мм: 92
- Исполнение: Прямоточный
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 3,5
- C, мм: 138
- Cmin, мм: 184
Целевое назначение:
Корпус для фильтра FIA 50 A STR - 148B5716 предназначен для использования в системах водоочистки и фильтрации. Он обеспечивает эффективное удаление механических примесей, песка, ржавчины и других загрязнений из воды или других жидкостей.
Преимущества использования и покупки у нас:
- Корпус для фильтра FIA 50 A STR - 148B5716 обладает высокой прочностью и надежностью, что гарантирует долгий срок службы.
- Прямоточное исполнение обеспечивает эффективную фильтрацию без значительного снижения производительности системы.
- Максимальное рабочее давление до 52 бар позволяет использовать корпус в системах с высоким давлением.
- Масса корпуса не превышает 3,5 кг, что облегчает его установку и обслуживание.
- Корпус имеет определенные размеры и конструкцию, которые обеспечивают простоту монтажа и замены фильтроэлементов.
Покупка корпуса для фильтра FIA 50 A STR - 148B5716 у нас гарантирует получение качественного продукта по выгодной цене. Мы предлагаем только оригинальные товары, которые прошли все необходимые проверки и сертификацию. Наша компания имеет большой опыт работы в области фильтрации и водоочистки, поэтому мы готовы предложить профессиональную консультацию и помощь в выборе подходящего решения для ваших потребностей.
| H, мм | 77 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Размер корпуса клапана DN, мм | 50 |
| Fmin, мм | 92 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Исполнение | Прямоточный |
| C, мм | 138 |
| E, мм | 32 |
| Тип присоединения | 50 A (2") - под сварку встык, ANSI (B 36.10, сортамент 40) |
| Масса не более, кг | 3,5 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 100мкм) Kv, м3/ч | 34,5 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч | 35,1 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч | 36,4 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч | 38,4 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч | 45,9 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч | 47,6 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 500мкм) Kv, м3/ч | 50,2 |
| А, мм | 148 |
| Cmin, мм | 184 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·корпус фильтра ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-4Нержавеющая сталь (FIA SS)GX5CrNi19-10EN10213-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-3Нержавеющая сталь (FIA SS)X5CrNi18-10EN100884БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8*Уплотнительная шайбаАлюминий* поз. 8 используется в фильтрах FIA 50-200 |
Danfoss
C, мм
138
Cmin, мм
184
E, мм
32
Fmin, мм
92
H, мм
77
А, мм
148
Исполнение
Прямоточный
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
3,5
