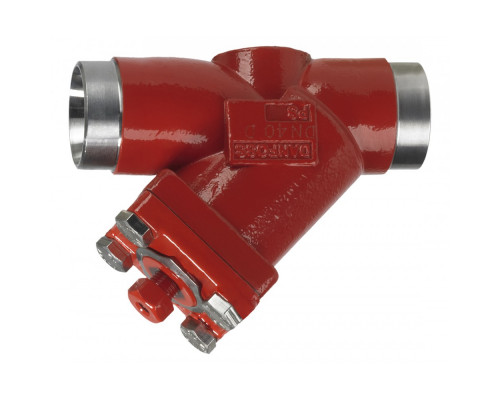

Корпус для фильтра FIA 40 A STR - 148B5644
Технические характеристики
- А, мм: 155
- H, мм: 70
- E, мм: 26
- Fmin, мм: 95
- Исполнение: Прямоточный
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 2,4
- C, мм: 129
- Cmin, мм: 177
Целевое назначение
Корпус для фильтра FIA 40 A STR - 148B5644 предназначен для фильтрации жидкостей и газов. Он обеспечивает эффективное удаление механических примесей, пыли, ржавчины и других загрязнений, что позволяет поддерживать высокую чистоту рабочей среды.
Преимущества использования
- Высокая эффективность фильтрации: корпус обеспечивает надежную защиту системы от загрязнений, что способствует более длительному сроку службы оборудования и повышает его надежность.
- Простота обслуживания: корпус легко разбирается для замены фильтрующего элемента или его чистки. Это позволяет быстро восстановить работоспособность системы и сократить время простоя.
- Надежность и прочность: корпус изготовлен из качественных материалов, обладает высокой стойкостью к воздействию агрессивных сред и давлению.
- Универсальность: корпус может использоваться в различных отраслях промышленности, включая пищевую, химическую и нефтегазовую.
Покупка у нас
Покупая корпус для фильтра FIA 40 A STR - 148B5644 у нас, вы получаете гарантированно высокое качество продукции. Мы работаем только с проверенными производителями, что гарантирует надежность и долговечность товара. Кроме того, у нас вы найдете конкурентные цены, быструю доставку и профессиональную поддержку клиентов. Заказывайте корпус для фильтра у нас и обеспечьте надежную защиту вашей системы!
| H, мм | 70 |
| C, мм | 129 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| E, мм | 26 |
| Масса не более, кг | 2,4 |
| Размер корпуса клапана DN, мм | 40 |
| Назначение изделия | 2.1 НазначениеКорпуса сетчатого фильтра типа FIA, (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов* поз. 8 используется в фильтрах FIA 50-200 |
| Комплектность | В комплект поставки входят:·корпус фильтра ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Исполнение | Прямоточный |
| Fmin, мм | 95 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 100мкм) Kv, м3/ч | 19,2 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч | 19,5 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч | 22,2 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч | 21,5 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч | 25,5 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч | 26,4 |
| А, мм | 155 |
| Cmin, мм | 177 |
| Тип присоединения | 40 A (1 1/2") - под сварку встык, ANSI (B 36.10, сортамент 80) |
Danfoss
C, мм
129
Cmin, мм
177
E, мм
26
Fmin, мм
95
H, мм
70
А, мм
155
Исполнение
Прямоточный
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
2,4
