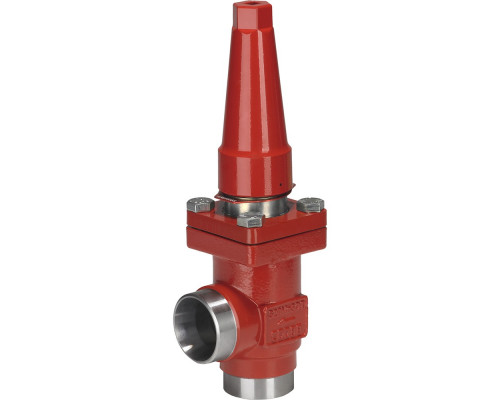

Запорный клапан SVA-S 32 A ANG CAP
Описание
Запорный клапан SVA-S 32 A ANG CAP - это угловой клапан, предназначенный для регулирования потока газа или жидкости в системах трубопроводов. Он имеет следующие характеристики:
- Исполнение: Угловой
- G, мм: 55
- k, мм: 12
- ØD1, мм: 80
- ØD2, мм: 50
- ΔH, мм: 70
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 234
- Cmax2, мм: 268
Целевое назначение
Запорный клапан SVA-S 32 A ANG CAP предназначен для использования в различных системах трубопроводов, где требуется регулирование потока газа или жидкости. Он может быть установлен на трубопроводах различного диаметра и обеспечивает надежную герметичность затвора.
Преимущества использования и покупки у нас
Покупая запорный клапан SVA-S 32 A ANG CAP у нас, вы получаете следующие преимущества:
- Высокое качество: Клапан изготовлен из прочных и надежных материалов, что гарантирует его долговечность и надежность работы.
- Простота установки: Клапан имеет компактные размеры и удобные крепежные элементы, что облегчает его установку на трубопровод.
- Регулирование потока: Клапан позволяет точно регулировать поток газа или жидкости в системе, что позволяет оптимизировать работу всей системы.
- Надежная герметичность: Клапан обеспечивает высокую герметичность затвора, что предотвращает утечку газа или жидкости и обеспечивает безопасную работу системы.
- Конкурентная цена: Мы предлагаем запорный клапан SVA-S 32 A ANG CAP по конкурентной цене, что делает его доступным для широкого круга потребителей.
Покупая запорный клапан SVA-S 32 A ANG CAP у нас, вы получаете надежный и качественный продукт, который будет служить вам долгое время и обеспечит безопасную работу вашей системы трубопроводов.
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| k, мм | 12 |
| ØD1, мм | 80 |
| ØD2, мм | 50 |
| ΔH, мм | 70 |
| Размер корпуса клапана DN, мм | 32 |
| Масса не более, кг | 2,4 |
| G, мм | 55 |
| Cmax1, мм | 234 |
| Cmax2, мм | 268 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Тип присоединения | 32 A (1 1/4") - под сварку встык, ANSI (B 36.10, сортамент 80) |
| Пропускная способность Kvs, м³/ч | 42,6 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Cmax1, мм
234
Cmax2, мм
268
G, мм
55
k, мм
12
ØD1, мм
80
ØD2, мм
50
ΔH, мм
70
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
