18078.00р.
C (прямоточный), мм
200Исполнение
ПрямойМаксимальное рабочее давление (PN), бар изб.
52| Исполнение | Прямой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Масса не более, кг | 3 |
| Размер корпуса клапана DN, мм | 32 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| C (прямоточный), мм | 200 |
| Тип присоединения | 32 A (1 1/4") - под сварку встык, ANSI (B 36.10, сортамент 80) |
| Комплектность | В комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапана REG техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана REG при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |

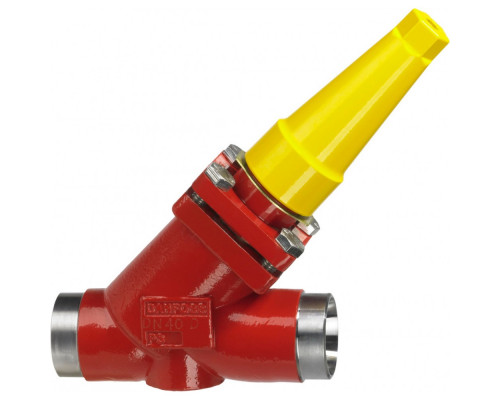

| Назначение изделия | 2.1 НазначениеКлапаны-регуляторы расхода тип REG, (далее- клапан REG) – это угловые и прямоточные ручные регулирующие клапаны, удовлетворяющие всем требованиям, предъявляемым к промышленным холодильным установкам. Клапаны REG устанавливаются в жидкостных магистралях для регулирования расхода хладагента, в закрытом состоянии работают как обычные запорные клапаны. Они могут также использоваться как расширительные клапаны.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (REG-SA SS / REG-SB SS)GX5CrNi19-10EN10213-42Крышка клапана, фланецСтальP275 NLEN10028-3Нержавеющая сталь (REG-SA SS / REG-SB SS)X5CrNi18-10EN100883АКрышка клапана, вставкаСталь11SMn3010087Нержавеющая сталь (REG-SA SS / REG-SB SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь7Кольцевое уплотнениеАлюминий8СальникНержавеющая стальX8CrNiS18-9100889Кольцевое уплотнениеХлоропрен (неопрен)10Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)11Кольцевое уплотнениеХлоропрен (неопрен)12БолтыНержавеющая сталь13УплотнениеБезасбестовыйматериал17КолпачокАлюминий18Прокладка для колпачкаНейлон21Дисковая пружинаСталь |
Danfoss
C (прямоточный), мм
200
Исполнение
Прямой
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
3
Рабочая среда
ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм
32
Температура рабочей среды, °С
-60 … +150
Тип присоединения
32 A (1 1/4) - под сварку встык, ANSI (B 36.10, сортамент 80)
