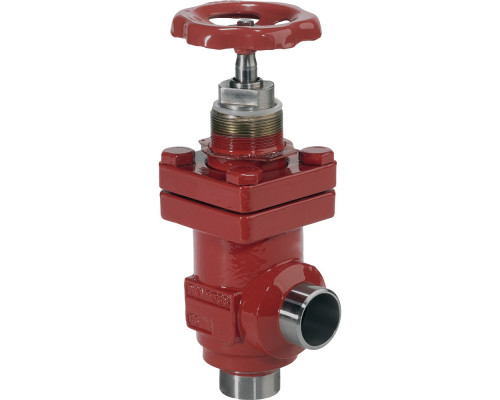

Запорный клапан SVA-S 20 D ANG H-WHEEL
Исполнение: Угловой
Запорный клапан SVA-S 20 D ANG H-WHEEL имеет угловое исполнение, что позволяет установить его под определенным углом к трубопроводу. Это обеспечивает удобство при монтаже и экономит пространство.
Габаритные размеры:
- G, мм: 45
- k, мм: 4
- ØD1, мм: 60
- ØD2, мм: 38
- ΔH, мм: 60
Герметичность затвора:
Запорный клапан SVA-S 20 D ANG H-WHEEL соответствует классу А по ГОСТ 9544-2015, что гарантирует высокую герметичность затвора. Это позволяет предотвратить протекание жидкости или газа через клапан и обеспечить надежную работу системы.
Характеристики:
- Cmax1, мм: 178
- Cmax2, мм: 189
Целевое назначение:
Запорный клапан SVA-S 20 D ANG H-WHEEL предназначен для использования в системах водоснабжения, отопления, газоснабжения и других технических системах. Он используется для регулирования и перекрытия потока жидкости или газа в трубопроводах.
Преимущества использования и покупки у нас:
- Высокое качество: Запорный клапан SVA-S 20 D ANG H-WHEEL изготовлен из прочных и долговечных материалов, что обеспечивает его надежность и долгий срок службы.
- Удобство монтажа: Угловое исполнение клапана позволяет установить его под определенным углом к трубопроводу, что упрощает процесс монтажа.
- Высокая герметичность: Клапан соответствует классу А по ГОСТ 9544-2015, что гарантирует высокую герметичность затвора и предотвращает протекание жидкости или газа через клапан.
- Широкий спектр применения: Клапан подходит для использования в различных системах водоснабжения, отопления, газоснабжения и других технических системах.
- Надежный поставщик: Покупая у нас, вы можете быть уверены в качестве товара и получить профессиональную поддержку от нашей команды.
Запорный клапан SVA-S 20 D ANG H-WHEEL - надежное и удобное решение для регулирования потока в вашей системе. Покупайте у нас и убедитесь в качестве и надежности этого продукта.
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| k, мм | 4 |
| G, мм | 45 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD1, мм | 60 |
| ØD2, мм | 38 |
| ΔH, мм | 60 |
| Cmax1, мм | 178 |
| Cmax2, мм | 189 |
| Масса не более, кг | 1,4 |
| Тип присоединения | 20 D (3/4") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 20 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Пропускная способность Kvs, м³/ч | 14,6 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Cmax1, мм
178
Cmax2, мм
189
G, мм
45
k, мм
4
ØD1, мм
60
ØD2, мм
38
ΔH, мм
60
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
