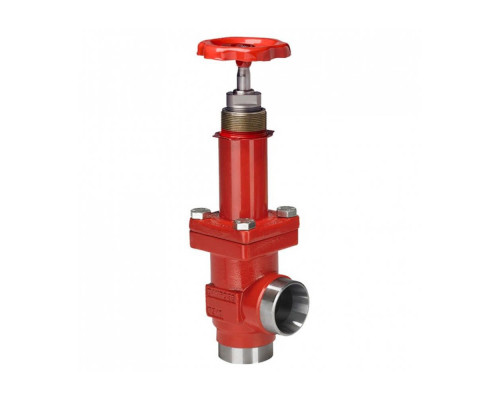

Запорный клапан SVA-L 15 D ANG H-WHEEL
Описание товара
Запорный клапан SVA-L 15 D ANG H-WHEEL представляет собой угловой клапан с диаметром G 45 мм. Он обладает следующими характеристиками:
- Исполнение: Угловой
- G, мм: 45
- k, мм: 63
- ØD1, мм: 60
- ØD2, мм: 38
- ΔH, мм: 60
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 237
- Cmax2, мм: 248
Целевое назначение
Запорный клапан SVA-L 15 D ANG H-WHEEL предназначен для использования в системах водоснабжения и отопления. Он обеспечивает надежную герметичность и контроль над потоком жидкости.
Преимущества использования и покупки у нас
Покупая запорный клапан SVA-L 15 D ANG H-WHEEL у нас, вы получаете ряд преимуществ:
- Качественный продукт от надежного производителя.
- Гарантия на товар.
- Доступная цена.
- Быстрая доставка.
- Возможность получить консультацию от наших специалистов.
Запорный клапан SVA-L 15 D ANG H-WHEEL - надежное решение для обеспечения безопасности и контроля потока в системах водоснабжения и отопления. Покупая его у нас, вы можете быть уверены в качестве и надежности товара.
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| G, мм | 45 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Тип присоединения | 15 D (1/2") - под сварку встык, EN 10220 |
| ØD1, мм | 60 |
| ØD2, мм | 38 |
| Размер корпуса клапана DN, мм | 15 |
| ΔH, мм | 60 |
| Масса не более, кг | 1,4 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| k, мм | 63 |
| Cmax1, мм | 237 |
| Cmax2, мм | 248 |
| Пропускная способность Kvs, м³/ч | 7 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан с удлиненным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемPTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Cmax1, мм
237
Cmax2, мм
248
G, мм
45
k, мм
63
ØD1, мм
60
ØD2, мм
38
ΔH, мм
60
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
