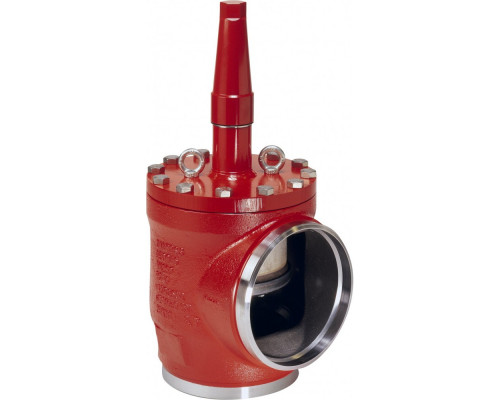

Name: SVA-DL 250 A ANG CAP Запорный клапан - 148B3762
Brand: Danfoss
Price: 366187 RUB
Availability: OutOfStock

Код товара:

148B3762

Производитель:

Danfoss

Наличие:

Нет в наличии

366187.00р.

40 (при температуре от –60 до +60°С);36 (при температуре от +60

40 (при температуре от –60 до +60°С);36 (при температуре от +60 до +80°С);32 (при температуре от +80 до +120°С);28 (при температуре от +120 до +150°С).

Cmax1, мм

745

Cmax2, мм

782

Все характеристики

Запорный клапан SVA-DL 250 A ANG CAP

Характеристики:

G, мм: 210

k, мм: 102

ØD1, мм: 400

ØD2, мм: 86

ΔH, мм: 334

Герметичность затвора: Класс А по ГОСТ 9544-2015

Cmax1, мм: 745

Cmax2, мм: 782

Целевое назначение:

Запорный клапан SVA-DL 250 A ANG CAP предназначен для регулирования потока в системах водоснабжения, отопления, вентиляции и других технических системах. Он обеспечивает надежное открытие и закрытие потока среды, а также позволяет регулировать его объем.

Преимущества использования и покупки у нас:

Высокая герметичность затвора, соответствующая классу А по ГОСТ 9544-2015, обеспечивает надежное изоляцию и предотвращает утечку среды.

Широкий диапазон рабочих температур позволяет использовать клапан в различных условиях и при разных температурных режимах.

Надежная конструкция и высококачественные материалы обеспечивают долгий срок службы и минимальные затраты на обслуживание.

Удобное управление и регулирование потока с помощью ручки или привода, что облегчает работу с клапаном.

Наличие сертификатов качества и гарантия от производителя подтверждают надежность и безопасность товара.

Покупая запорный клапан SVA-DL 250 A ANG CAP у нас, вы получаете надежный и качественный продукт, который обеспечит эффективное функционирование вашей системы. Мы гарантируем оперативную доставку и профессиональную консультацию по установке и эксплуатации. Закажите запорный клапан SVA-DL 250 A ANG CAP прямо сейчас и убедитесь в его преимуществах самостоятельно!

Исполнение	Угловой
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
ØD1, мм	400
ØD2, мм	86
k, мм	102
G, мм	210
ΔH, мм	334
Cmax1, мм	745
Cmax2, мм	782
Масса не более, кг	130
Тип присоединения	250 A (10") - под сварку встык, ANSI (B 36.10)
Температура рабочей среды, °С	-60…150
Номинальный диаметр DN, мм	250
40 (при температуре от –60 до +60°С);36 (при температуре от +60 до +80°С);32 (при температуре от +80 до +120°С);28 (при температуре от +120 до +150°С).	40 (при температуре от –60 до +60°С);36 (при температуре от +60 до +80°С);32 (при температуре от +80 до +120°С);28 (при температуре от +120 до +150°С).
Пропускная способность Kvs, м³/ч	1610
Комплектность	КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан с удлинеными штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-33КрышкаСтальP275NL1, EN 10028-3G20Mn5 QT, EN 10213-34ШпиндельСтальX5CrNi18-10 DIN 174405КонусСтальP275NL1, EN 10028-36Стопорный болтСтальКачество 8.87ШарикиНержавеющая сталь8СальникНержавеющая стальX8CrNiS18-9100889Кольцевое уплотнениеХлоропрен (Неопрен)10U-образное уплотнениеТефлон (PTFE)11Кольцевое уплотнениеХлоропрен (Неопрен)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал17КолпачокАлюминийAlMgSi118Прокладка для колпачкаНейлон (PA 6)19Седло обратнойпосадкиТефлон (PTFE)20МаркировочноекольцоНержавеющая сталь22Направляющая шпинделяСталь11SMn3023Кольцевое уплотнениеТефлон PTFE / FKM27УплотнениеТефлон (PTFE)28Передний конус клапанаСтальS235JRG2, EN1002529БолтыСтальКачество 8.830Вставка конусаЧугун с шаровидным графитомEN-GJS-25031Рым-болтСталь33Задняя сторона конусаСтальS235JRG2, EN1002534УплотнениеТефлон (PTFE)35Износостойкое кольцоТефлон (PTFE)35Стопорное кольцоСталь
