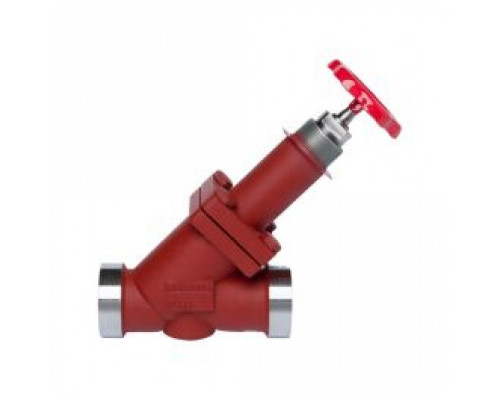

Запорный клапан SVA-L 15 A STR H-WHEEL
Характеристики
- E, мм: 20
- G, мм: 120
- k, мм: 63
- ØD1, мм: 60
- ØD2, мм: 38
- Cmax1, мм: 188
- Cmax2, мм: 184
- Bmax1, мм: 202
- Bmax2, мм: 198
Целевое назначение
Запорный клапан SVA-L 15 A STR H-WHEEL предназначен для регулирования потока жидкостей или газов в системах трубопроводов. Он обеспечивает надежное открытие и закрытие потока, позволяя контролировать его скорость и объем. Клапан применяется в различных отраслях промышленности, включая нефтегазовую, химическую, пищевую и другие.
Преимущества использования
- Высокая надежность: клапан изготовлен из качественных материалов, что обеспечивает долгий срок службы и минимальные потери давления.
- Простота в эксплуатации: благодаря удобной конструкции и наличию рукоятки, клапан легко открывается и закрывается.
- Регулирование потока: возможность точной настройки потока жидкости или газа позволяет оптимизировать работу системы и улучшить ее эффективность.
- Универсальность: клапан может использоваться в различных условиях и с разными типами жидкостей и газов.
- Высокая герметичность: клапан обеспечивает надежное уплотнение, предотвращая утечку среды.
Покупка у нас
Приобретая запорный клапан SVA-L 15 A STR H-WHEEL у нас, вы можете быть уверены в его высоком качестве и надежности. Мы предлагаем только сертифицированную продукцию от проверенных производителей. Кроме того, у нас вы найдете конкурентные цены и удобные условия доставки. Мы гарантируем оперативное оформление заказа и его быструю доставку в любой регион. Обратившись к нам, вы получите профессиональную консультацию и помощь в выборе оптимального решения для вашей задачи.
| Исполнение | Прямой |
| G, мм | 120 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD1, мм | 60 |
| ØD2, мм | 38 |
| Размер корпуса клапана DN, мм | 15 |
| ΔH, мм | 60 |
| E, мм | 20 |
| Масса не более, кг | 2 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Тип присоединения | 15 A (1/2") - под сварку встык, ANSI (B 36.10, сортамент 80) |
| k, мм | 63 |
| Cmax1, мм | 188 |
| Cmax2, мм | 184 |
| Bmax1, мм | 202 |
| Bmax2, мм | 198 |
| Пропускная способность Kvs, м³/ч | 4,9 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан с удлиненным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемPTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Bmax1, мм
202
Bmax2, мм
198
Cmax1, мм
188
Cmax2, мм
184
E, мм
20
G, мм
120
k, мм
63
ØD1, мм
60
ØD2, мм
38
