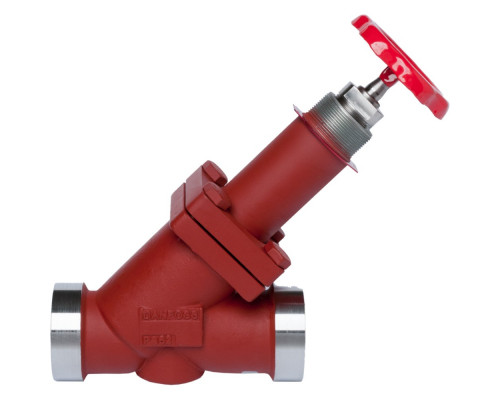

Запорный клапан SVA-L 15 D STR H-WHEEL
Характеристики товара:
- E, мм: 20
- G, мм: 120
- k, мм: 63
- ØD1, мм: 60
- ØD2, мм: 38
- Cmax1, мм: 188
- Cmax2, мм: 184
- Bmax1, мм: 202
- Bmax2, мм: 198
Целевое назначение:
Запорный клапан SVA-L 15 D STR H-WHEEL предназначен для регулирования и перекрытия потока жидкостей и газов в системах водоснабжения, отопления, кондиционирования и других технических системах.
Преимущества использования и покупки у нас:
- Высокое качество. Запорный клапан SVA-L 15 D STR H-WHEEL изготовлен из прочных и надежных материалов, что гарантирует его долгий срок службы и надежность в работе.
- Простота в использовании. Клапан оснащен удобной рукояткой для управления, что позволяет легко и быстро регулировать поток жидкостей и газов.
- Универсальность. Запорный клапан подходит для использования в различных системах и обеспечивает эффективное перекрытие потока воды или газа.
- Быстрая доставка. Мы гарантируем быструю и надежную доставку товара прямо к вам домой или в офис, что позволит вам сэкономить время и усилия.
- Конкурентная цена. Мы предлагаем запорный клапан SVA-L 15 D STR H-WHEEL по самой выгодной цене на рынке, что делает покупку у нас еще более привлекательной.
Запорный клапан SVA-L 15 D STR H-WHEEL - надежное и удобное решение для регулирования потока жидкостей и газов в различных системах. Покупая у нас, вы получаете высокое качество, простоту использования, универсальность и быструю доставку по выгодной цене. Не упустите возможность обеспечить эффективное функционирование ваших технических систем с помощью запорного клапана SVA-L 15 D STR H-WHEEL!
| Исполнение | Прямой |
| G, мм | 120 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Тип присоединения | 15 D (1/2") - под сварку встык, EN 10220 |
| ØD1, мм | 60 |
| ØD2, мм | 38 |
| Размер корпуса клапана DN, мм | 15 |
| ΔH, мм | 60 |
| E, мм | 20 |
| Масса не более, кг | 2 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| k, мм | 63 |
| Cmax1, мм | 188 |
| Cmax2, мм | 184 |
| Bmax1, мм | 202 |
| Bmax2, мм | 198 |
| Пропускная способность Kvs, м³/ч | 4,9 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан с удлиненным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемPTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Bmax1, мм
202
Bmax2, мм
198
Cmax1, мм
188
Cmax2, мм
184
E, мм
20
G, мм
120
k, мм
63
ØD1, мм
60
ØD2, мм
38
