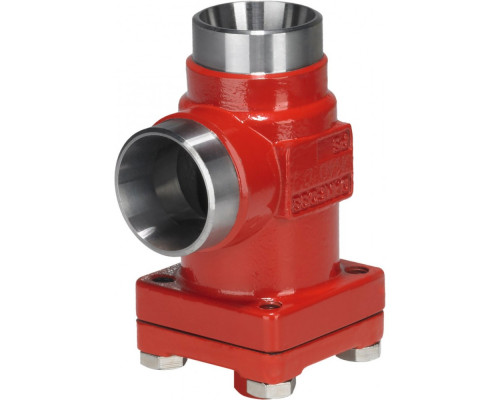

Корпус для фильтра FIA 32 D ANG - 148B5543
Характеристики товара:
- А, мм: 55
- H, мм: 70
- Fmin, мм: 95
- Исполнение: Угловой
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 1,7
- C, мм: 132
- Полная производительность (фильтрующий элемент с гофрированной п): 29,2
- Полная производительность (фильтрующий элемент с гофрированной п): 30,5
Целевое назначение:
Корпус для фильтра FIA 32 D ANG - 148B5543 предназначен для использования в системах фильтрации жидкостей. Он представляет собой угловой корпус, который обеспечивает надежную защиту фильтрующего элемента от повреждений и загрязнений.
Преимущества использования и покупки у нас:
1. Высокое качество
Мы предлагаем только качественные товары, которые соответствуют всем требованиям и стандартам. Корпус для фильтра FIA 32 D ANG - 148B5543 изготовлен из прочного материала, что гарантирует его долговечность и надежность в эксплуатации.
2. Эффективная фильтрация
Фильтрующий элемент с гофрированной поверхностью обеспечивает высокую производительность фильтрации. Он эффективно задерживает мельчайшие частицы и загрязнения, что позволяет поддерживать высокую чистоту жидкости и защищать систему от повреждений.
3. Простота установки и обслуживания
Корпус для фильтра FIA 32 D ANG - 148B5543 легко устанавливается и обслуживается. Он имеет удобные крепления и доступные места для замены фильтрующего элемента. Это позволяет сократить время и затраты на обслуживание системы фильтрации.
4. Надежная защита оборудования
Использование корпуса для фильтра позволяет защитить оборудование от повреждений, вызванных попаданием загрязнений и частиц в систему. Это помогает продлить срок службы оборудования и снизить риски возникновения аварийных ситуаций.
Покупая корпус для фильтра FIA 32 D ANG - 148B5543 у нас, вы получаете надежный и эффективный продукт, который поможет поддерживать высокую чистоту жидкости и защитить ваше оборудование от повреждений. Мы гарантируем качество и оперативную доставку товара.
| Исполнение | Угловой |
| H, мм | 70 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Тип присоединения | 32 D (1 1/4") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 32 |
| C, мм | 132 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Fmin, мм | 95 |
| А, мм | 55 |
| Масса не более, кг | 1,7 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 100мкм) Kv, м3/ч | 23 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч | 23,8 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч | 24,7 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч | 25,5 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч | 29,2 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч | 30,5 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·корпус фильтра ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-4Нержавеющая сталь (FIA SS)GX5CrNi19-10EN10213-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-3Нержавеющая сталь (FIA SS)X5CrNi18-10EN100884БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8*Уплотнительная шайбаАлюминий* поз. 8 используется в фильтрах FIA 50-200 |
Danfoss
