| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 32/40 |
| D1, мм | 31 |
| Масса, кг, не более | 3,3 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода |
| Температура окружающей среды, °С | от -10 до +40 |
| Температура рабочей среды, °С | от -10 до +130 |
| Тип присоединения к трубопроводу | Центрирующие проушины |
| Корпус | Серый чугун GG25 |
| Шильдик | Алюминий или металлизированная пленка |
| Кольцевое уплотнение | Нитрил |
| Стопорное кольцо | Нержавеющая сталь ASTM 420/ Ствль XC75 |
| Седловое уплотнение | EPDM |
| Шток | Сталь ASTM 420 |
| Защитная втулка | IXEF 50 FV/ нерж. сталь SS304 |
| Втулка | IXEF |
| A, мм | 57 |
| D, мм | 33 |
| E, мм | 45 |
| D2, мм | 6,5 |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 16 |
| Верхний антифрикционный подшипник | Оцинкованная сталь + тефлон |
| Нижний антифрикционный подшипник | Оцинкованная сталь + тефлон |
| Дополнительные требования | Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением. |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ9544-2015 Класс А |

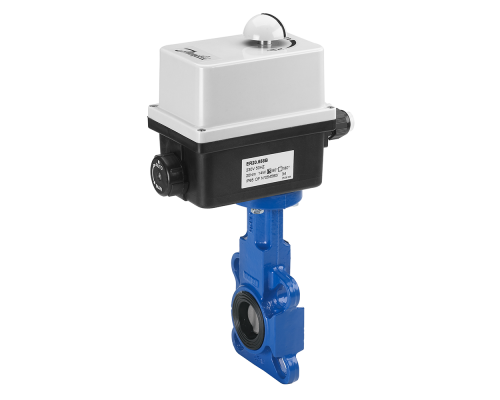

| Исполнение | с электроприводом AMB-Y |
| B, мм | 282 |
| C, мм | 92 |
| F, мм | 136 |
| Запорный элемент (шар, диск, золотник) | Сталь AISI 316 |
| Температура транспортировки и хранения, С | От -40 до +50 |
| Пробное (испытательное) давление согласно ГОСТ 356, бар | 24 |
| Напряжение питания, В | 24 перем/пост |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие дисковых затворов дисковых типа VFY техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- затвор дисковый в комплекте с электроприводом AMB-Y;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме). |
| Назначение изделия | Затворы дисковые типа VFY модификации VFY-WA (далее - затворы VFY или затворы) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор VFY не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство. |
| IP класс защиты | 66 |
| Применяемые ответные фланцы (поставляется силами заказчика) | по ГОСТ 33259-2015 исполнение В, тип 01 |
| Крепеж для присоединения к трубопроводу (поставляется силами заказчика) | Шпилька A M16x110.40 Ст.35 - 4 шт, Гайка М16 - 8 шт, Шайба 16 - 8 шт. |
Danfoss
A, мм
57
B, мм
282
C, мм
92
D, мм
33
D1, мм
31
D2, мм
6,5
E, мм
45
F, мм
136
IP класс защиты
66
