| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 450 |
| D1, мм | 430 |
| Масса, кг, не более | 300 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода |
| Температура окружающей среды, °С | от -15 до +40 |
| Температура рабочей среды, °С | от -15 до +120 |
| Тип присоединения к трубопроводу | Центрирующие проушины |
| Корпус | Высокопрочный чугун GGG40 |
| Шильдик | Алюминий или металлизированная пленка |
| Кольцевое уплотнение | NBR |
| Стопорное кольцо | Оцинкованная сталь |
| Седловое уплотнение | EPDM |
| A, мм | 315 |
| D, мм | 114 |
| E, мм | 211 |
| D2, мм | 166 |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 16 |
| Дополнительные требования | Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением. |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс А |
| Исполнение | с электроприводом AMB-Y VT1000 |
| B, мм | 723 |
| C, мм | 482 |
| F, мм | 300 |
| Температура транспортировки и хранения, С | От -40 до +50 |
| Пробное (испытательное) давление согласно ГОСТ 356, бар | 24 |
| Напряжение питания, В | 230 В перем. ток |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие затворов дисковых типа VFY техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- затвор дисковый типа VFY в комплекте с приводом;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме). |

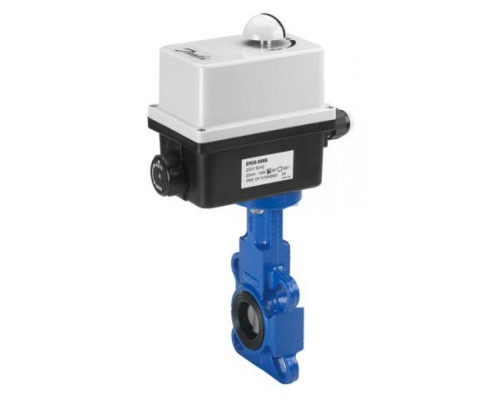

| Назначение изделия | Затворы типа VFY модификации VFY-WA (далее- затворы VFY или затворы) – используется с электрическим приводом и предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затворы не предназначены для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство. |
| Применяемые ответные фланцы (поставляется силами заказчика) | по ГОСТ 33259-2015 исполнение В тип 11 |
| Крепеж для присоединения к трубопроводу (поставляется силами заказчика) | Шпилька А М27х260.75 Ст.35 - 16 шт, Гайка М27 - 32 шт, Шайба 27 - 32 шт, Болт М27-75 Ст35 - 8 шт, Шайба 27 - 8 шт |
| Верхний вал | Сталь X5CrNiCuNb16-4 |
| Нижний вал | Сталь X5CrNiCuNb16-4 |
| Антифрикционный подшипник | Оцинкованная сталь |
| Винт | Корр.ст.сталь |
| Прижимная пластина | Корр.ст.сталь X5CrNi18-10 |
| Верхняя втулка | Корр. ст. сталь X5CrNi18-10 |
| Диск | Чугун GGG40 c эпоксидным покрытием |
| Уплотнение | FKM |
| Шайба | Сталь С235JR |
| Опорный шарик | Корр. ст. сталь |
| Опорная шайба | Сталь X5CrNiCuNb16-4 |
| Мощность, Вт | 250 |
| Номинальный ток, А | 1,4 |
| Время поворота 90°, с | 38 |
| Момент, Н*м | 1000 |
| Пылевлагозащита корпуса электропривода | IP68 |
Danfoss
A, мм
315
B, мм
723
C, мм
482
D, мм
114
D1, мм
430
D2, мм
166
E, мм
211
F, мм
300
Антифрикционный подшипник
Оцинкованная сталь
