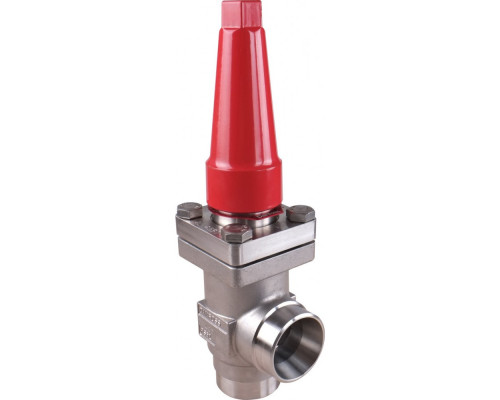

Запорный клапан SVA-S SS 20 D ANG Cap
Характеристики:
- Исполнение: Угловой
- G, мм: 55
- k, мм: 12
- ØD1, мм: 80
- ØD2, мм: 50
- ΔH, мм: 70
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 234
- Cmax2, мм: 268
Целевое назначение:
Запорный клапан SVA-S SS 20 D ANG Cap предназначен для эффективного контроля потока жидкостей и газов в трубопроводных системах.
Преимущества использования:
- Высокая надежность и долговечность
- Превосходная герметичность
- Простота установки и обслуживания
- Широкий диапазон рабочих температур и давлений
- Отличное соотношение цены и качества
Приобретая запорный клапан SVA-S SS 20 D ANG Cap у нас, вы получаете гарантированное качество и профессиональную поддержку от нашей компании. Наш опыт и экспертиза обеспечат вам надежное и эффективное решение для ваших потребностей в контроле потока в вашей системе.
| Исполнение | Угловой |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Температура рабочей среды, °С | -60 … +150 |
| k, мм | 12 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| G, мм | 55 |
| Тип присоединения | 20 D (3/4") - под сварку встык, EN 10220 |
| Пропускная способность Kvs, м³/ч | 14,6 |
| ØD1, мм | 80 |
| ØD2, мм | 50 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Размер корпуса клапана DN, мм | 20 |
| ΔH, мм | 70 |
| Cmax1, мм | 234 |
| Cmax2, мм | 268 |
| Масса не более, кг | 2,4 |
Danfoss
Cmax1, мм
234
Cmax2, мм
268
G, мм
55
k, мм
12
ØD1, мм
80
ØD2, мм
50
ΔH, мм
70
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
