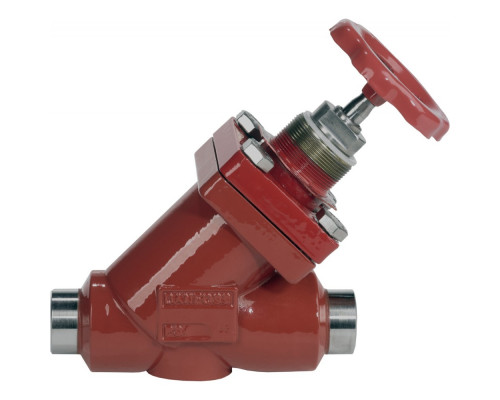

Запорный клапан SVA-S 15 A STR H-WHEEL
Характеристики:
- E, мм: 20
- G, мм: 120
- k, мм: 4
- ØD1, мм: 60
- ØD2, мм: 38
- Cmax1, мм: 146
- Cmax2, мм: 141
- Bmax1, мм: 160
- Bmax2, мм: 156
Целевое назначение
Запорный клапан SVA-S 15 A STR H-WHEEL предназначен для использования в системах водоснабжения и отопления. Он обеспечивает контроль и регулирование потока воды, позволяя точно настроить его величину в соответствии с требованиями и условиями работы системы.
Преимущества использования
1. Высокая надежность: запорный клапан SVA-S 15 A STR H-WHEEL изготовлен из качественных материалов, что обеспечивает его долговечность и стабильную работу в течение длительного времени.
2. Легкость установки и использования: благодаря компактным размерам и удобному дизайну, клапан легко устанавливается и прост в эксплуатации.
3. Точная регулировка потока: с помощью ручки-колеса можно точно настроить и контролировать поток воды, что позволяет поддерживать оптимальные условия работы системы водоснабжения или отопления.
Преимущества покупки у нас
1. Качество товара: мы работаем только с проверенными поставщиками, что гарантирует высокое качество товара.
2. Широкий ассортимент: у нас вы найдете большой выбор запорных клапанов различных моделей и размеров, чтобы выбрать именно то, что подходит для вашей системы.
3. Консультации и помощь: наши специалисты готовы проконсультировать вас и помочь выбрать оптимальное решение для ваших потребностей.
4. Быстрая доставка: мы осуществляем доставку товара в кратчайшие сроки, чтобы вы могли начать использовать его как можно скорее.
Заказывайте запорный клапан SVA-S 15 A STR H-WHEEL у нас и получите надежное и удобное решение для контроля и регулирования потока воды в вашей системе водоснабжения или отопления.
| Исполнение | Прямой |
| G, мм | 120 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| k, мм | 4 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD1, мм | 60 |
| ØD2, мм | 38 |
| Размер корпуса клапана DN, мм | 15 |
| ΔH, мм | 60 |
| E, мм | 20 |
| Масса не более, кг | 2 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Cmax1, мм | 146 |
| Cmax2, мм | 141 |
| Bmax1, мм | 160 |
| Bmax2, мм | 156 |
| Тип присоединения | 15 A (1/2") - под сварку встык, ANSI (B 36.10, сортамент 80) |
| Пропускная способность Kvs, м³/ч | 4,9 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
