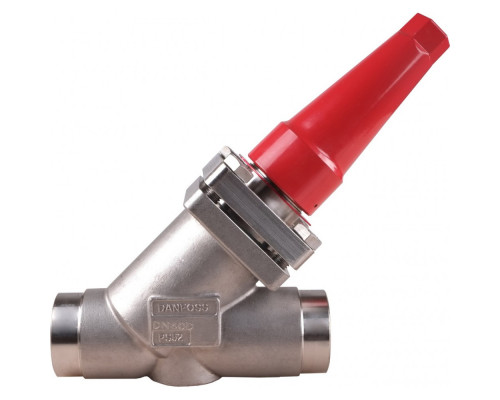

Запорный клапан SVA-S SS 15 D STR Cap
Характеристики
- E, мм: 26
- G, мм: 155
- k, мм: 12
- ØD1, мм: 80
- ØD2, мм: 50
- Cmax1, мм: 199
- Cmax2, мм: 208
- Bmax1, мм: 212
- Bmax2, мм: 222
Целевое назначение
Запорный клапан SVA-S SS 15 D STR Cap предназначен для регулирования потока жидкости или газа в трубопроводе. Он обеспечивает надежное открытие и закрытие, а также контроль пропускной способности.
Преимущества использования
Этот запорный клапан отличается высокой надежностью и долговечностью благодаря качественным материалам и тщательной конструкции. Его компактные размеры и легкий вес делают установку простой и удобной. Кроме того, клапан обеспечивает плавное регулирование потока и минимальное сопротивление, что повышает эффективность работы системы.
Преимущества покупки у нас
Приобретая запорный клапан SVA-S SS 15 D STR Cap у нас, вы можете быть уверены в качестве продукции и профессиональном обслуживании. Мы гарантируем быструю доставку и конкурентоспособные цены. Наша компания имеет богатый опыт работы на рынке инженерных систем, что обеспечивает вам полное удовлетворение от покупки и использования продукции.
| Исполнение | Прямой |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Температура рабочей среды, °С | -60 … +150 |
| k, мм | 12 |
| E, мм | 26 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| G, мм | 155 |
| Тип присоединения | 15 D (1/2") - под сварку встык, EN 10220 |
| Пропускная способность Kvs, м³/ч | 4,9 |
| ØD1, мм | 80 |
| ØD2, мм | 50 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Размер корпуса клапана DN, мм | 15 |
| ΔH, мм | 70 |
| Cmax1, мм | 199 |
| Cmax2, мм | 208 |
| Масса не более, кг | 3 |
| Bmax1, мм | 212 |
| Bmax2, мм | 222 |
Danfoss
