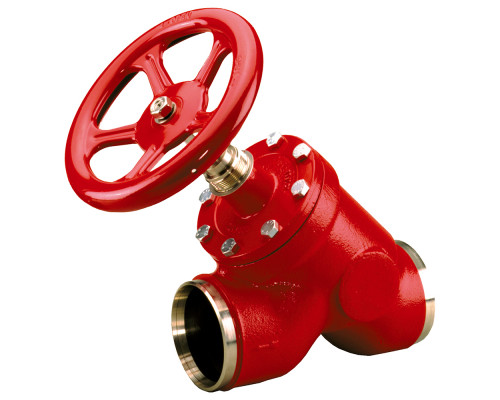

Запорный клапан SVA-S 80 D STR H-WHEEL
Характеристики товара:
- E, мм: 48
- G, мм: 216
- k, мм: 76
- ØD1, мм: 200
- ØD2, мм: 58
- Cmax1, мм: 367
- Cmax2, мм: 322
- Bmax1, мм: 365
- Bmax2, мм: 321
Целевое назначение:
Запорный клапан SVA-S 80 D STR H-WHEEL предназначен для использования в системах водоснабжения и отопления. Он обеспечивает надежную и безопасную работу системы, контролируя поток жидкости.
Преимущества использования и покупки у нас:
- Качество и надежность: запорный клапан SVA-S 80 D STR H-WHEEL произведен из высококачественных материалов, что гарантирует его долговечность и надежность в работе.
- Простота установки и обслуживания: благодаря интуитивно понятной конструкции и компактным размерам, клапан легко устанавливается и обслуживается.
- Регулировка потока: клапан оснащен рукояткой, с помощью которой можно регулировать поток жидкости в системе.
- Высокая эффективность: благодаря оптимальной конструкции и точной регулировке потока, клапан обеспечивает высокую эффективность работы системы водоснабжения или отопления.
- Гарантия качества: при покупке запорного клапана SVA-S 80 D STR H-WHEEL у нас, вы получаете гарантию на товар и уверенность в его качестве.
Запорный клапан SVA-S 80 D STR H-WHEEL - надежное и эффективное решение для вашей системы водоснабжения или отопления. Покупая его у нас, вы получаете высокое качество, простоту в установке и обслуживании, а также гарантию на товар. Не упустите возможность обеспечить надежную и безопасную работу вашей системы с помощью этого запорного клапана.
| Исполнение | Прямой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Тип присоединения | 80 D (3") - под сварку встык, EN 10220 |
| k, мм | 76 |
| Cmax1, мм | 367 |
| Cmax2, мм | 322 |
| Bmax1, мм | 365 |
| Bmax2, мм | 321 |
| ØD1, мм | 200 |
| ØD2, мм | 58 |
| E, мм | 48 |
| G, мм | 216 |
| ΔH, мм | 129 |
| Масса не более, кг | 10,9 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Номинальный диаметр DN, мм | 80 |
| Пропускная способность Kvs, м³/ч | 152 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Верхняя крышкаСтальSVA 80: G20Mn5QTSVA 100: P285QH+QTSVA 125: P285QH+QTSVA 150: P285QH+QTНержавеющая сталь (SVA-S SS)GX5CrNiMo19-11-2EN10213-44ШпиндельНержавеющая стальX8CrNiS18-9100885КонусУплотнение конусаСталь Тефлон PTFE11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Уплотнительное кольцоХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон PTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон PTFE20Маркировочное кольцоНержавеющая сталь22Дисковая пружинаСталь |
Danfoss
Bmax1, мм
365
Bmax2, мм
321
Cmax1, мм
367
Cmax2, мм
322
E, мм
48
G, мм
216
k, мм
76
ØD1, мм
200
ØD2, мм
58
