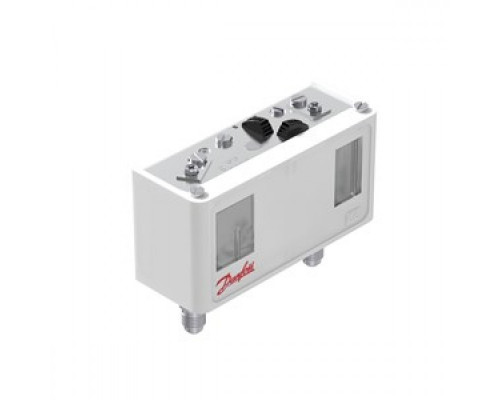

KP15 Реле давления -0,9-7 / 8-32 бар - 060-126166
Контактная группа: SPDT+LP сигнал
Реле давления KP15 оснащено контактной группой SPDT+LP сигнал, что позволяет обеспечить надежное и точное управление давлением в системе.
Защита от короткого замыкания: плавкий предохранитель: 16A
Для обеспечения безопасности и защиты от короткого замыкания реле давления KP15 оснащено плавким предохранителем с номинальным током 16A.
Кабельный ввод: Pg 13.5 (для кабелей диаметром 6 → 14 мм) Pg 16 (для кабелей диаметром 8 → 16 мм)
Реле давления KP15 имеет различные варианты кабельного ввода, включая Pg 13.5 для кабелей диаметром от 6 до 14 мм и Pg 16 для кабелей диаметром от 8 до 16 мм. Это обеспечивает удобство установки и подключения реле давления к системе.
Класс защиты корпуса согласно EN 60529/IEC 529: IP 30
Реле давления KP15 имеет класс защиты корпуса IP 30 согласно стандартам EN 60529/IEC 529. Это означает, что корпус реле давления защищен от пыли и влаги, обеспечивая надежную работу в различных условиях эксплуатации.
Диапазон регулирования (LP/HP), бар: -0,9 - 7,0 / 8 - 32
Реле давления KP15 имеет широкий диапазон регулирования давления, что позволяет точно настроить его под требования системы. Диапазон регулирования для низкого давления составляет от -0,9 до 7,0 бар, а для высокого давления - от 8 до 32 бар.
Дифференциал ∆p(LP/HP), бар: 0,7 / 4
Реле давления KP15 обладает настраиваемым дифференциалом давления, что позволяет точно контролировать разницу давления в системе. Дифференциал для низкого давления составляет 0,7 бар, а для высокого давления - 4 бар.
Максимальное испытательное давление PB на стороне высокого давления: 35
Реле давления KP15 способно выдержать максимальное испытательное давление на стороне высокого давления до 35 бар, что обеспечивает надежность и долговечность работы в системе.
Максимальное испытательное давление PB на стороне низкого давления: 20
Реле давления KP15 способно выдержать максимальное испытательное давление на стороне низкого давления до 20 бар, что гарантирует надежную работу в системе.
Максимальное рабочее давление PB на стороне высокого давления, б: 35
Реле давления KP15 способно работать при максимальном рабочем давлении на стороне высокого давления до 35 бар, что позволяет эффективно контролировать и управлять давлением в системе.
Целевое назначение и преимущества использования
Реле давления KP15 предназначено для использования в системах управления и контроля давления. Оно обеспечивает точное и надежное регулирование давления в системе, что позволяет оптимизировать работу оборудования и предотвратить возможные аварийные ситуации.
Преимущества использования реле давления KP15:
- Надежное управление давлением в системе;
- Защита от короткого замыкания с помощью плавкого предохранителя;
- Удобный кабельный ввод для легкой установки и подключения;
- Высокий класс защиты корпуса от пыли и влаги;
- Широкий диапазон регулирования давления для настройки под требования системы;
- Настроимый дифференциал давления для точного контроля разницы давления;
- Высокая стойкость к испытательному и рабочему давлению;
- Эффективное управление и контроль давления в системе.
Покупка реле давления KP15 у нас обеспечивает высокое качество и н
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие KP техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации. Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы KP при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:- реле давления типа KP;- упаковочная коробка;- инструкция. |
| Назначение изделия | Назначение изделияРеле давления типа КР предназначены для регулирования, текущего контроля и аварийной сигнализации в промышленности. Устанавливаются в системах с газообразными средами.Реле давления снабжены однополюсными выключателями, которые замыкают или размыкают электрическую цепь при изменении давления в системе по сравнению с заданным давлением.Реле давления типа KP не являются средством измерения. |
| Рабочая среда | ГХФУ и негорючие ГФУ |
| Тип присоединения | Под отбортовку |
| Кабельный ввод | Pg 13.5 (для кабелей диаматером 6 → 14 мм)Pg 16 (для кабелей диаматером 8 → 16 мм) |
| Соединение | 1/4"/ 6 мм под отбортовку |
| Температура окружающей среды | -40…+65С |
| Степень загрязнения | 3 |
| Класс защиты корпуса согласно EN 60529/IEC 529 | IP 30 |
| Сечение провода (одножильного/ скрученного), мм2 | 0,75 → 2,5 |
| Сечение провода (гибкого без обжимных колец), мм2 | 0,7 → 2,5 |
| Сечение провода (гибкого с обжимными кольцами), мм2 | 0,5 → 1,5 |
| Момент затяжки, Нм | Макс. 2 |
| Номинальное импульсное напряжение, кВ | 4 |
| Защита от короткого замыкания: плавкий предохранитель | 16A |
| Электроизоляция, В | 400 |
| Контактная группа | SPDT+LP сигнал |
| Максимальное испытательное давление PB на стороне низкого давления, бар | 20 |
| Максимальное испытательное давление PB на стороне высокого давления, бар | 35 |
| Диапазон регулирования (LP/HP), бар | -0,9 - 7,0 / 8 - 32 |
| Дифференциал ∆p(LP/HP), бар | 0,7 / 4 |
| Тип сброса (LP/HP) | По выбору/ По выбору |
| Максимальное рабочее давление PB на стороне высокого давления, бар | 35 |
| Максимальное рабочее давление PB на стороне низкого давления, бар | 17 |
