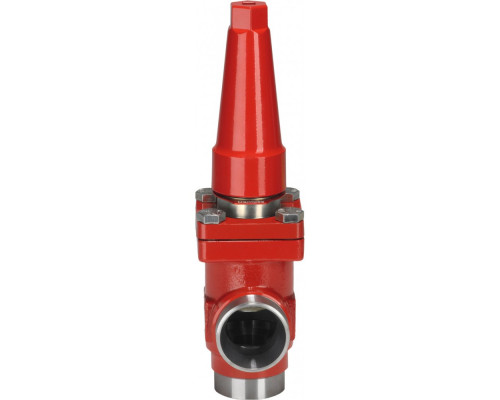

Запорный клапан SVA-S 65 D ANG CAP
Описание товара
Запорный клапан SVA-S 65 D ANG CAP - это угловой клапан, предназначенный для использования в системах водоснабжения и отопления. Он обладает высокой герметичностью затвора, соответствующей классу А по ГОСТ 9544-2015.
Характеристики
- Исполнение: Угловой
- G, мм: 70
- k, мм: 70
- ØD1, мм: 100
- ØD2, мм: 50
- ΔH, мм: 90
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 310
- Cmax2, мм: 335
Целевое назначение
Запорный клапан SVA-S 65 D ANG CAP предназначен для регулирования и перекрытия потока жидкости в системах водоснабжения и отопления. Он позволяет легко и надежно контролировать проток жидкости и обеспечивает высокую герметичность, что предотвращает утечки и повреждения системы.
Преимущества использования и покупки у нас
Покупая запорный клапан SVA-S 65 D ANG CAP у нас, вы получаете ряд преимуществ:
- Высокое качество и надежность - клапан изготовлен из прочных и долговечных материалов, что гарантирует его долговечность и надежность в работе.
- Простота установки и использования - клапан имеет компактные размеры и удобные крепежные элементы, что облегчает его установку и обслуживание.
- Выгодные условия покупки - у нас вы можете приобрести запорный клапан SVA-S 65 D ANG CAP по доступной цене, а также получить консультацию специалистов и качественный сервис.
Выбирая запорный клапан SVA-S 65 D ANG CAP, вы получаете надежное и удобное решение для контроля потока жидкости в системах водоснабжения и отопления. Покупайте у нас и убедитесь в качестве и надежности нашей продукции!
| Исполнение | Угловой |
| G, мм | 70 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Размер корпуса клапана DN, мм | 65 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD2, мм | 50 |
| k, мм | 70 |
| ØD1, мм | 100 |
| Тип присоединения | 65 D (2 1/2") - под сварку встык, EN 65265 |
| ΔH, мм | 90 |
| Cmax1, мм | 310 |
| Cmax2, мм | 335 |
| Масса не более, кг | 4,8 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Пропускная способность Kvs, м³/ч | 120 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100884ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Cmax1, мм
310
Cmax2, мм
335
G, мм
70
k, мм
70
ØD1, мм
100
ØD2, мм
50
ΔH, мм
90
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
