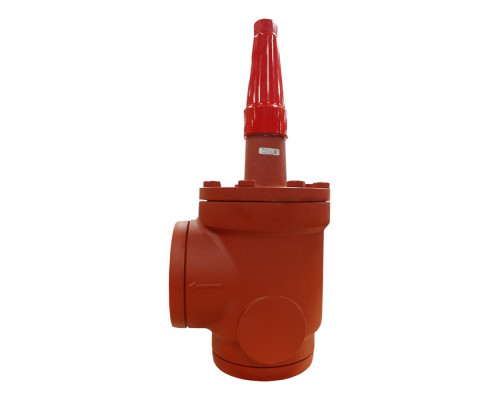

Запорный клапан SVA-S 80 D ANG CAP
Исполнение: Угловой
Запорный клапан SVA-S 80 D ANG CAP представляет собой угловой клапан, который используется для регулирования потока жидкости или газа в системах трубопроводов. Он обеспечивает надежное и герметичное закрытие, блокируя поток в нужный момент.
Характеристики товара:
- G, мм: 90
- k, мм: 76
- ØD1, мм: 200
- ØD2, мм: 58
- ΔH, мм: 129
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 373
- Cmax2, мм: 388
Целевое назначение и преимущества использования
Запорный клапан SVA-S 80 D ANG CAP предназначен для использования в различных отраслях промышленности, включая нефтегазовую, химическую и энергетическую. Он обеспечивает надежную и эффективную работу системы, контролируя поток жидкости или газа.
Основные преимущества использования запорного клапана SVA-S 80 D ANG CAP:
- Надежность: клапан обеспечивает герметичность затвора, что предотвращает утечку жидкости или газа.
- Простота установки и обслуживания: клапан имеет компактный размер и простую конструкцию, что упрощает его установку и обслуживание.
- Долговечность: клапан изготовлен из высококачественных материалов, что обеспечивает его долговечность и стойкость к коррозии.
- Универсальность: клапан может использоваться в различных условиях и с различными средами.
Покупка у нас
При покупке запорного клапана SVA-S 80 D ANG CAP у нас вы получаете гарантию качества и надежности товара. Мы предлагаем конкурентные цены и оперативную доставку. Наши специалисты помогут вам выбрать подходящий клапан и ответят на все ваши вопросы. Обратитесь к нам, чтобы получить надежное оборудование для вашей системы трубопроводов.
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Тип присоединения | 80 D (3") - под сварку встык, EN 10220 |
| k, мм | 76 |
| ØD1, мм | 200 |
| ØD2, мм | 58 |
| ΔH, мм | 129 |
| G, мм | 90 |
| Cmax1, мм | 373 |
| Cmax2, мм | 388 |
| Масса не более, кг | 9,7 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Номинальный диаметр DN, мм | 80 |
| Пропускная способность Kvs, м³/ч | 182 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Верхняя крышкаСтальSVA 80: G20Mn5QTSVA 100: P285QH+QTSVA 125: P285QH+QTSVA 150: P285QH+QTНержавеющая сталь (SVA-S SS)GX5CrNiMo19-11-2EN10213-44ШпиндельНержавеющая стальX8CrNiS18-9100885КонусУплотнение конусаСталь Тефлон PTFE11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Уплотнительное кольцоХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон PTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон PTFE20Маркировочное кольцоНержавеющая сталь22Дисковая пружинаСталь |
Danfoss
Cmax1, мм
373
Cmax2, мм
388
G, мм
90
k, мм
76
ØD1, мм
200
ØD2, мм
58
ΔH, мм
129
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
