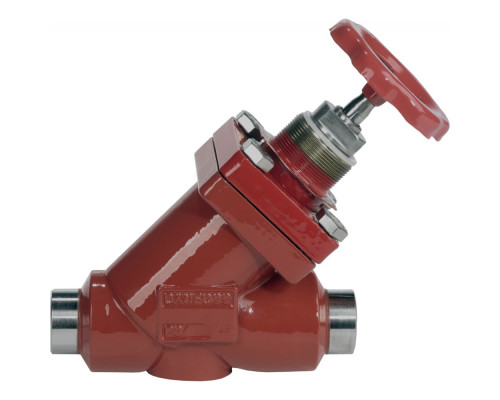

Запорный клапан SVA-S 50 A STR H-WHEEL
Описание и характеристики
Запорный клапан SVA-S 50 A STR H-WHEEL предназначен для использования в системах водоснабжения и отопления. Он имеет следующие характеристики:
- E, мм: 32
- G, мм: 148
- k, мм: 70
- ØD1, мм: 100
- ØD2, мм: 50
- Cmax1, мм: 257
- Cmax2, мм: 257
- Bmax1, мм: 259
- Bmax2, мм: 259
Целевое назначение
Запорный клапан SVA-S 50 A STR H-WHEEL предназначен для регулирования и перекрытия потока жидкости в системах водоснабжения и отопления. Он обеспечивает надежную и безопасную работу системы, позволяя контролировать и регулировать расход воды или теплоносителя.
Преимущества использования и покупки у нас
Покупка запорного клапана SVA-S 50 A STR H-WHEEL у нас имеет ряд преимуществ:
- Высокое качество: наша компания работает только с проверенными поставщиками, что гарантирует высокое качество продукции.
- Надежность: запорный клапан SVA-S 50 A STR H-WHEEL изготовлен из прочных и долговечных материалов, что обеспечивает его надежную работу.
- Простота использования: клапан оснащен удобным рукояткой для управления, что облегчает его использование.
- Универсальность: запорный клапан подходит для различных систем водоснабжения и отопления.
- Конкурентные цены: мы предлагаем конкурентные цены на все наши товары, включая запорный клапан SVA-S 50 A STR H-WHEEL.
Приобретая запорный клапан SVA-S 50 A STR H-WHEEL у нас, вы получаете надежный и качественный продукт, который будет служить вам долгие годы. Наша компания гарантирует быструю доставку и отличное обслуживание, чтобы удовлетворить все ваши потребности.
| Исполнение | Прямой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD2, мм | 50 |
| k, мм | 70 |
| ØD1, мм | 100 |
| Размер корпуса клапана DN, мм | 50 |
| ΔH, мм | 77 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Cmax1, мм | 257 |
| Cmax2, мм | 257 |
| Bmax1, мм | 259 |
| Bmax2, мм | 259 |
| E, мм | 32 |
| G, мм | 148 |
| Масса не более, кг | 4,2 |
| Тип присоединения | 50 A (2") - под сварку встык, ANSI (B 36.10, сортамент 40) |
| Пропускная способность Kvs, м³/ч | 65 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100884ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Bmax1, мм
259
Bmax2, мм
259
Cmax1, мм
257
Cmax2, мм
257
E, мм
32
G, мм
148
k, мм
70
ØD1, мм
100
ØD2, мм
50
