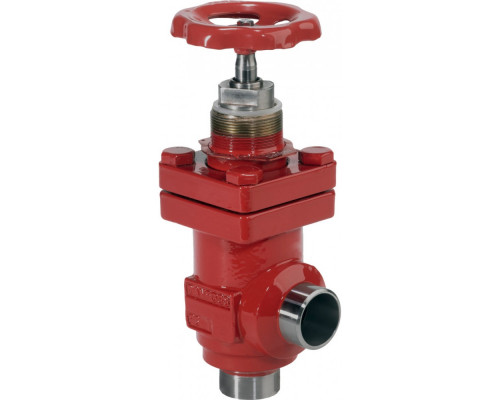

Запорный клапан SVA-S 25 D ANG H-WHEEL
Исполнение: Угловой
G, мм: 55
k, мм: 12
ØD1, мм: 80
ØD2, мм: 50
ΔH, мм: 70
Герметичность затвора: Класс А по ГОСТ 9544-2015
Cmax1, мм: 234
Cmax2, мм: 268
Целевое назначение
Запорный клапан SVA-S 25 D ANG H-WHEEL предназначен для регулирования и перекрытия потока рабочей среды в системах водоснабжения, отопления, газоснабжения и других технических системах. Он обеспечивает надежную герметичность и позволяет контролировать протоку вещества.
Преимущества использования
1. Высокая герметичность: Запорный клапан SVA-S 25 D ANG H-WHEEL имеет класс А по ГОСТ 9544-2015, что гарантирует надежность и герметичность затвора. Это исключает возможность протечек и обеспечивает безопасность работы системы.
2. Удобство использования: Клапан оснащен рукояткой H-WHEEL, которая обеспечивает легкое и удобное управление. Она позволяет быстро и точно регулировать поток вещества в системе.
3. Долговечность: Запорный клапан изготовлен из высококачественных материалов, что гарантирует его долговечность и стабильную работу в течение длительного времени.
4. Универсальность применения: Клапан может быть использован в различных технических системах, что делает его универсальным решением для регулирования потока вещества.
Покупка у нас
Приобретая запорный клапан SVA-S 25 D ANG H-WHEEL у нас, вы можете быть уверены в его высоком качестве и надежности. Мы предлагаем только проверенные и сертифицированные товары, которые соответствуют всем необходимым стандартам и требованиям. Кроме того, мы гарантируем быструю доставку и отличное обслуживание после покупки. Обратившись к нам, вы получите не только качественный продукт, но и профессиональную консультацию по его установке и эксплуатации.
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Размер корпуса клапана DN, мм | 25 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| k, мм | 12 |
| Тип присоединения | 25 D (1") - под сварку встык, EN 10220 |
| ØD1, мм | 80 |
| ØD2, мм | 50 |
| ΔH, мм | 70 |
| Масса не более, кг | 2,4 |
| G, мм | 55 |
| Cmax1, мм | 234 |
| Cmax2, мм | 268 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Пропускная способность Kvs, м³/ч | 24,8 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
