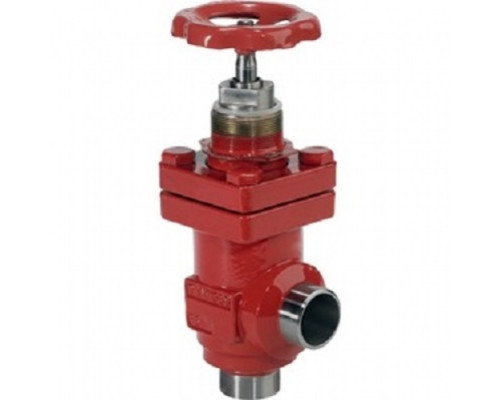

Запорный клапан SVA-S 50 A ANG H-WHEEL
Характеристики:
- Исполнение: Угловой
- G, мм: 60
- k, мм: 70
- ØD1, мм: 100
- ØD2, мм: 50
- ΔH, мм: 77
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 284
- Cmax2, мм: 315
Целевое назначение:
Запорный клапан SVA-S 50 A ANG H-WHEEL предназначен для регулирования и перекрытия потока рабочей среды в системах трубопроводов. Он обеспечивает надежное герметичное соединение и управление потоком воды, пара, газа или других жидкостей.
Преимущества использования и покупки у нас:
- Высокое качество: Запорный клапан SVA-S 50 A ANG H-WHEEL произведен из прочных материалов, обеспечивающих долгий срок службы и надежную работу.
- Удобство использования: Клапан оснащен рукояткой H-WHEEL, которая обеспечивает легкое и плавное управление потоком.
- Надежность: Герметичность затвора соответствует классу А по ГОСТ 9544-2015, что гарантирует отсутствие протечек и обеспечивает безопасность системы.
- Широкий диапазон применения: Запорный клапан подходит для использования в различных отраслях, включая промышленность, строительство, сельское хозяйство и домашнее использование.
- Конкурентная цена: Мы предлагаем доступные цены на запорные клапаны SVA-S 50 A ANG H-WHEEL, что делает их привлекательным выбором для покупателей.
Приобретая запорный клапан SVA-S 50 A ANG H-WHEEL у нас, вы получаете надежный и удобный в использовании продукт, который прослужит вам долгие годы. Наша компания стремится к высокому уровню обслуживания клиентов и гарантирует качество товаров, поэтому вы можете быть уверены в своей покупке.
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD2, мм | 50 |
| k, мм | 70 |
| G, мм | 60 |
| ØD1, мм | 100 |
| Размер корпуса клапана DN, мм | 50 |
| ΔH, мм | 77 |
| Cmax1, мм | 284 |
| Cmax2, мм | 315 |
| Масса не более, кг | 3,2 |
| Пропускная способность Kvs, м³/ч | 80 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Тип присоединения | 50 A (2") - под сварку встык, ANSI (B 36.10, сортамент 40) |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100884ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Cmax1, мм
284
Cmax2, мм
315
G, мм
60
k, мм
70
ØD1, мм
100
ØD2, мм
50
ΔH, мм
77
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
