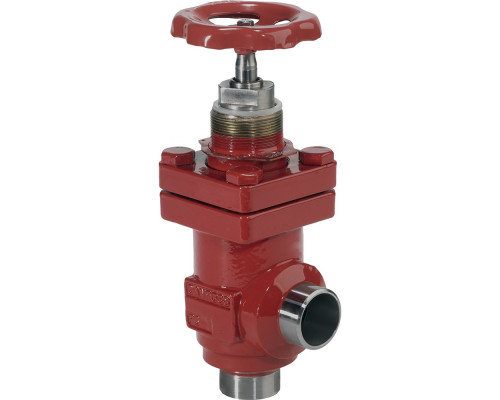

Запорный клапан SVA-S 20 A ANG H-WHEEL
Исполнение: Угловой
Запорный клапан SVA-S 20 A ANG H-WHEEL имеет угловое исполнение, что позволяет его установку в системах с ограниченным пространством. Он обеспечивает надежное и эффективное управление потоком жидкости или газа.
Характеристики:
- G, мм: 45
- k, мм: 4
- ØD1, мм: 60
- ØD2, мм: 38
- ΔH, мм: 60
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 178
- Cmax2, мм: 189
Целевое назначение:
Запорный клапан SVA-S 20 A ANG H-WHEEL предназначен для использования в различных промышленных системах, включая отопление, вентиляцию, кондиционирование, а также в системах водоснабжения и газоснабжения. Он обеспечивает надежную и безопасную работу системы, контролируя поток жидкости или газа.
Преимущества использования и покупки у нас:
- Высокое качество: Запорный клапан SVA-S 20 A ANG H-WHEEL производится из высококачественных материалов, что гарантирует его долговечность и надежность.
- Простота установки: Клапан имеет компактные размеры и угловое исполнение, что облегчает его установку в системе.
- Надежность: Запорный клапан обеспечивает герметичность затвора класса А по ГОСТ 9544-2015, что исключает возможность протечек и обеспечивает надежную работу системы.
- Удобство использования: Клапан оснащен рукояткой H-WHEEL, которая обеспечивает легкое и удобное управление потоком жидкости или газа.
- Конкурентные цены: Мы предлагаем конкурентные цены на запорный клапан SVA-S 20 A ANG H-WHEEL, что делает его доступным для широкого круга потребителей.
Приобретая запорный клапан SVA-S 20 A ANG H-WHEEL у нас, вы получаете надежный и высококачественный продукт, который обеспечит эффективную работу вашей системы. Мы гарантируем быструю доставку и отличное обслуживание клиентов. Закажите запорный клапан SVA-S 20 A ANG H-WHEEL прямо сейчас и получите надежное решение для вашей системы!
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| k, мм | 4 |
| G, мм | 45 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD1, мм | 60 |
| ØD2, мм | 38 |
| ΔH, мм | 60 |
| Cmax1, мм | 178 |
| Cmax2, мм | 189 |
| Масса не более, кг | 1,4 |
| Размер корпуса клапана DN, мм | 20 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Тип присоединения | 20 A (3/4") - под сварку встык, ANSI (B 36.10, сортамент 80) |
| Пропускная способность Kvs, м³/ч | 14,6 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Cmax1, мм
178
Cmax2, мм
189
G, мм
45
k, мм
4
ØD1, мм
60
ØD2, мм
38
ΔH, мм
60
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
