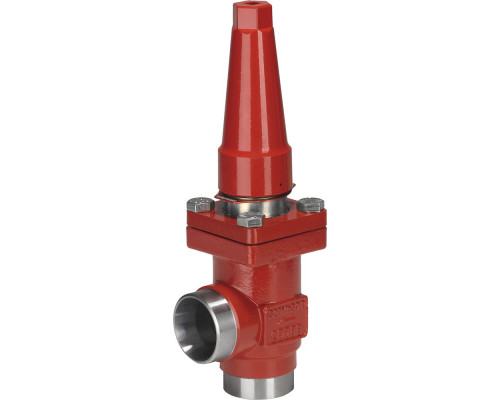

Запорный клапан SVA-S 15 A ANG CAP
Характеристики:
- Исполнение: Угловой
- G, мм: 45
- k, мм: 4
- ØD1, мм: 60
- ØD2, мм: 38
- ΔH, мм: 60
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 178
- Cmax2, мм: 189
Целевое назначение:
Запорный клапан SVA-S 15 A ANG CAP предназначен для регулирования потока жидкостей и газов в системах водоснабжения, отопления, вентиляции и других технических системах. Он обеспечивает надежное и плотное закрытие и открытие потока, а также позволяет контролировать его скорость и направление.
Преимущества использования:
- Высокая герметичность затвора, соответствующая классу А по ГОСТ 9544-2015, обеспечивает полное отсутствие протечек и гарантирует надежность работы системы.
- Угловое исполнение клапана позволяет установить его в удобном месте системы, не занимая лишнего пространства.
- Небольшие габариты и легкий вес клапана делают его удобным в установке и обслуживании.
- Широкий диапазон рабочих температур и давлений позволяет использовать клапан в различных условиях и с разными типами жидкостей и газов.
Покупка у нас:
Покупая запорный клапан SVA-S 15 A ANG CAP у нас, вы можете быть уверены в его качестве и надежности. Мы работаем только с проверенными поставщиками и предлагаем только сертифицированную продукцию. Кроме того, у нас вы найдете конкурентные цены и высокий уровень обслуживания. Заказывайте запорный клапан SVA-S 15 A ANG CAP у нас и убедитесь в его преимуществах самостоятельно!
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| k, мм | 4 |
| G, мм | 45 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD1, мм | 60 |
| ØD2, мм | 38 |
| Размер корпуса клапана DN, мм | 15 |
| ΔH, мм | 60 |
| Cmax1, мм | 178 |
| Cmax2, мм | 189 |
| Масса не более, кг | 1,4 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Тип присоединения | 15 A (1/2") - под сварку встык, ANSI (B 36.10, сортамент 80) |
| Пропускная способность Kvs, м³/ч | 7 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Cmax1, мм
178
Cmax2, мм
189
G, мм
45
k, мм
4
ØD1, мм
60
ØD2, мм
38
ΔH, мм
60
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
