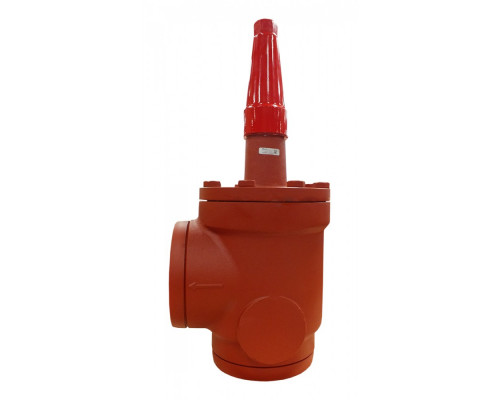

Запорный клапан SVA-S 100 D ANG CAP
Описание
Запорный клапан SVA-S 100 D ANG CAP - это угловой клапан, предназначенный для регулирования и перекрытия потока жидкости или газа. Он обладает следующими характеристиками:
- Исполнение: Угловой
- G, мм: 106
- k, мм: 90
- ØD1, мм: 250
- ØD2, мм: 58
- ΔH, мм: 156
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 432
- Cmax2, мм: 437
Целевое назначение
Запорный клапан SVA-S 100 D ANG CAP используется для регулирования и перекрытия потока жидкости или газа в различных системах, таких как промышленные трубопроводы, системы водоснабжения и отопления, химические производства и другие. Он обеспечивает надежную герметичность и контроль над потоком, что позволяет эффективно управлять процессами и предотвращать утечки.
Преимущества использования
Использование запорного клапана SVA-S 100 D ANG CAP имеет следующие преимущества:
- Надежность и долговечность: клапан изготовлен из высококачественных материалов, обеспечивающих долгий срок службы и надежную работу.
- Герметичность: клапан обладает высокой герметичностью, что предотвращает утечки и обеспечивает безопасность системы.
- Простота установки и обслуживания: клапан легко устанавливается и обслуживается, что упрощает процесс эксплуатации.
- Универсальность: клапан может использоваться в различных системах и отраслях промышленности.
Покупка у нас
При покупке запорного клапана SVA-S 100 D ANG CAP у нас вы получаете следующие преимущества:
- Высокое качество: мы работаем только с проверенными производителями, чтобы предоставить вам продукцию высокого качества.
- Широкий ассортимент: у нас вы найдете различные модели и варианты запорных клапанов, чтобы выбрать подходящий для ваших потребностей.
- Консультации специалистов: наши квалифицированные специалисты помогут вам выбрать подходящий клапан и ответят на все ваши вопросы.
- Доставка: мы осуществляем доставку по всей стране, чтобы вы могли получить свой заказ в кратчайшие сроки.
Выбирайте запорный клапан SVA-S 100 D ANG CAP и обеспечьте надежную работу вашей системы!
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD2, мм | 58 |
| Тип присоединения | 100 D (4") - под сварку встык, EN 10220 |
| k, мм | 90 |
| ØD1, мм | 250 |
| G, мм | 106 |
| ΔH, мм | 156 |
| Масса не более, кг | 15,3 |
| Cmax2, мм | 437 |
| Cmax1, мм | 432 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Номинальный диаметр DN, мм | 100 |
| Пропускная способность Kvs, м³/ч | 313 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Верхняя крышкаСтальSVA 80: G20Mn5QTSVA 100: P285QH+QTSVA 125: P285QH+QTSVA 150: P285QH+QTНержавеющая сталь (SVA-S SS)GX5CrNiMo19-11-2EN10213-44ШпиндельНержавеющая стальX8CrNiS18-9100885КонусУплотнение конусаСталь Тефлон PTFE11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Уплотнительное кольцоХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон PTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон PTFE20Маркировочное кольцоНержавеющая сталь22Дисковая пружинаСталь |
Danfoss
Cmax1, мм
432
Cmax2, мм
437
G, мм
106
k, мм
90
ØD1, мм
250
ØD2, мм
58
ΔH, мм
156
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
