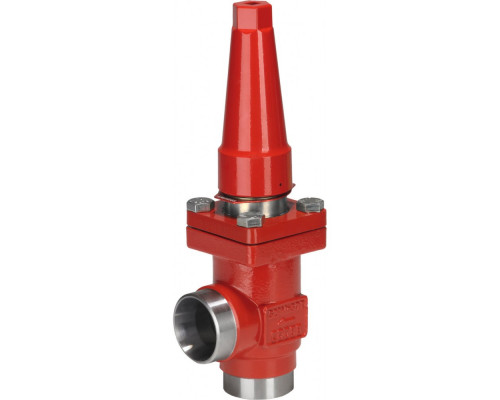

Запорный клапан SVA-S 25 D ANG CAP
Исполнение: Угловой
Запорный клапан SVA-S 25 D ANG CAP имеет угловое исполнение, что позволяет установить его в трубопровод с углом поворота. Это облегчает установку и обеспечивает удобство в эксплуатации.
Характеристики товара:
- G, мм: 55
- k, мм: 12
- ØD1, мм: 80
- ØD2, мм: 50
- ΔH, мм: 70
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 234
- Cmax2, мм: 268
Целевое назначение и преимущества использования:
Запорный клапан SVA-S 25 D ANG CAP предназначен для регулирования и перекрытия потока жидкостей и газов в трубопроводах. Он обеспечивает надежную герметичность благодаря классу А по ГОСТ 9544-2015, что исключает возможность протечек и утечек.
Преимущества использования запорного клапана SVA-S 25 D ANG CAP:
- Угловое исполнение позволяет установить клапан в трубопровод с углом поворота
- Высокая герметичность благодаря классу А по ГОСТ 9544-2015
- Надежность и долговечность
- Простота в установке и эксплуатации
- Широкий диапазон рабочих параметров
Покупка у нас
Покупая запорный клапан SVA-S 25 D ANG CAP у нас, вы получаете гарантию качества и надежности. Мы предлагаем только сертифицированные продукты, которые соответствуют всем стандартам и требованиям. Наши специалисты всегда готовы помочь вам с выбором и ответить на все ваши вопросы. Мы ценим наших клиентов и стремимся обеспечить им лучший сервис и удовлетворение от покупки.
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Размер корпуса клапана DN, мм | 25 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| k, мм | 12 |
| Тип присоединения | 25 D (1") - под сварку встык, EN 10220 |
| ØD1, мм | 80 |
| ØD2, мм | 50 |
| ΔH, мм | 70 |
| Масса не более, кг | 2,4 |
| G, мм | 55 |
| Cmax1, мм | 234 |
| Cmax2, мм | 268 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Пропускная способность Kvs, м³/ч | 24,8 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
